smt貼片加工工藝的構成包括哪些？

在電路板上，SMT貼片加工工藝是最為常見的一種加工方式，作為一種高度自動化的加工方式，SMT貼片加工已經成為了現代電子產業的重要組成部分，在未來的發展中，隨著技術的不斷進步和創新，相信SMT貼片加工將會發揮更加重要的作用，那么smt貼片加工工藝的構成包括哪些呢？

SMT貼片加工工藝要素復雜，它利用表面貼裝技術將電子元件直接貼裝在電路板表面上，這種工藝的構成要素包括電路板、元器件、貼片機、回流爐等，需要有多方面的配合才可達到理想的加工質量、提高生產效率，企業需要投資大量的資金和時間去研究這些要素，才能為市場提供更好質量的電子產品。

一、電路板

電路板是SMT貼片加工工藝的基礎，其主要作用是提供貼裝元器件的平臺，在電路板制作過程中，SMT貼片加工工藝是一種現代化的電子制造技術，它利用表面貼裝技術將電子元件直接貼裝在電路板表面上，這種工藝的構成要素包括電路板、貼片機、元器件、回流爐等。

1）PCB印刷電路板：它是整個電路板的基礎，制作良好的電路板能夠保證電子元器件的精準貼裝，在電路板制作過程中，PCB必須經過光刻、蝕刻、銅箔化等多道工序才能得到，同時在PCB的設計和制造過程中，還需要注意防止出現翹曲、變形等問題，并且還需要考慮電路板的材料、均勻性保證和線路板圖的精度等因素，以確保貼片的精度和穩定性。

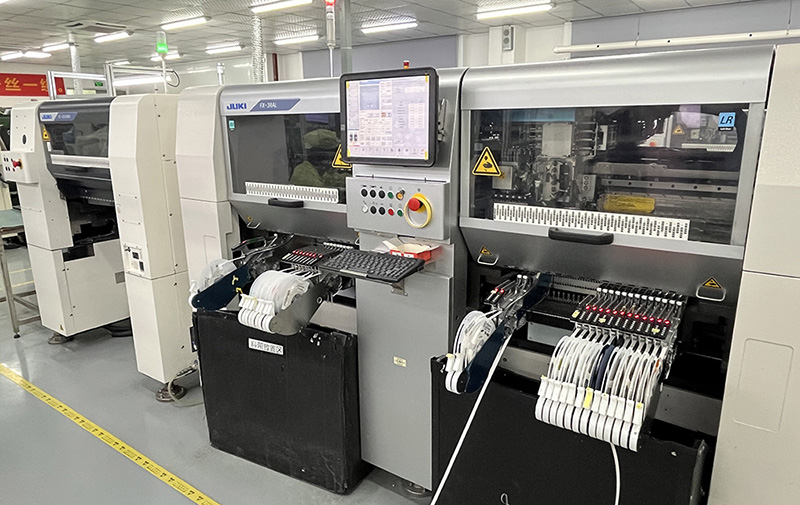

2）SMT貼片機：貼片機是實現SMT貼片加工工藝的核心設備，其作用是將電子元器件自動貼裝到電路板表面，貼片機的選型很重要，需要根據電路板的要求、元器件的封裝類型、貼裝速度等因素進行選擇，貼片機的控制技術也具有相當?shù)闹匾?，精?zhǔn)的機械運動和電子控制，能夠有效地提高貼裝精度和效率。

3）元器件：在日常生活中所說的芯片、電容、電阻等，在貼裝時的封裝形式具有多樣性，常見的封裝形式有QFP（插裝式直插封裝）、LCC（陶瓷背貼SMT貼片）等，這些元件的大小和形狀各異，并且元器件的封裝形式和規格不同，貼裝的過程也不盡相同，需要通過不同的方式進行加工和組裝，在進行元器件貼裝時，需要考慮元器件的準確位置和精度，元器件通常會先進行印制二維碼等標識，然后再進行焊接。

4）材料：SMT貼片加工所需要的材料主要包括PCB板材、焊料、膠水、保護膜、鋼網等，這些材料的選擇和使用，都會影響到最終產品的性能和質量。

4.1 絲?。褐饕前押父嗷騭mt貼片粘在pcb的焊盤上，以便為元件的焊接做準備，需要用到的絲印設備便是絲印機，smt貼片生產線就在最前面。

4.2 點膠：它的主要功能是將元件固定在平板上，所需的設備是點膠機，它坐落smt貼片生產線的前端或后邊，也可以是檢測設備，貼合膠技術在SMT貼片加工過程中，貼合膠的作用非常關鍵，貼合膠規則流動，能夠在電子元器件與電路板之間，形成一個完美的粘合，其優點是可以減少焊裂和機械應力，并將電子元器件穩定地固定在電路板上。

4.3 固化：將外表裝配部件精確安裝到pcb的固定方位，這一步所需的設備便是貼片機，該產品坐落smt貼片生產線后邊。

4.4 回流焊接：其效果是熔化了焊膏，使其外表裝配的元件可以與pcb板粘接在一同，所需使用的是回流焊爐，坐落貼片機后邊，回流焊接技術，再將電子元器件精準放置之后，我們需要將其焊接到電路板上，回流焊接技術可以使焊接過程快捷高效，而且焊接結果優質可靠，通過使用預熱、保溫和冷卻三個步驟，電子元器件可以被完美地貼附到電路板上，從而實現高精度的焊接連接，回流爐是電子元器件貼裝后進行焊接的設備，其作用是將電子元器件與電路板焊接在一起，在回流爐加熱和冷卻的過程中，需要考慮回流爐溫度的精度、爐區溫度均勻性、過渡溫度的高低、熱面積、傳熱效率等多種因素。

4.5 清洗smt貼片：首要需要將組裝好的焊板上的對人體有害的焊渣進行清洗，使用的清潔機便是這種設備，方位可以不用固定。

5：操作人員：SMT貼片加工是一項高度技術的工作，需要專業的操作人員來進行，操作過程中人員需要根據機器的指示進行操作，并且需要嚴格遵守安全操作規程，以確保工作的安全性和可靠性。

SMT技術是SMT貼片加工的核心，是將表面貼裝電子元器件直接焊接到電路板表面上的方法，SMT技術的實現主要依賴于，電子元器件的尺寸必須小而規整，以克服器件尺寸上的限制，和SMT的實現需要精密的設備進行支持，如自動貼片機等。

SMT貼片加工工藝一般包括多個環節，每個環節都需要掌握一定的技術和工藝流程，包括PCB基板制備、元器件放置、排漿、回流焊和測試等，如果任何一環節出現問題都會導致生產效率低下，加工質量低劣，由于SMT貼片加工的初始階段，涉及到電子元器件的精準放置，因此需要采用精準定位技術，針對尺寸規則的電子元器件，我們需要進行自動對位的精準定位技術，確保它們被放置在正確的位置上。

以上就是smt貼片加工工藝的構成包括哪些的詳細情況！
