smt貼片加工發光二極管怎么焊接的？

SMT貼片加工發光二極管（LED）的焊接過程是一個精細的技術活動，它要求對焊接設備、材料和工藝參數有深入的了解,以下是關于smt貼片加工發光二極管怎么焊接的的詳細步驟和注意事項。

1. smt貼片加工準備階段

1.1 材料準備

- LED燈珠：選擇合適的LED燈珠，注意其尺寸、亮度、顏色和正向電壓等參數。

- PCB板：根據設計要求準備好相應的印刷電路板（PCB），板上應有與LED相匹配的焊盤。

- 焊膏：選擇適合LED焊接的焊膏，通常要求有良好的導電性和適宜的熔點。

- 助焊劑：用于提高焊接效率和質量。

1.2 smt貼片加工設備準備

- 貼片機：用于將LED精確放置在PCB板上。

- 回流焊爐：用于加熱并熔化焊膏，實現LED與PCB的電氣連接。

- 焊接檢測設備：如放大鏡、顯微鏡或自動光學檢測（AOI）設備，用于檢查焊接質量。

 2. smt貼片階段

2.1 貼片操作

使用貼片機將LED燈珠精確地放置到PCB板上預定的位置。這一步驟需要精確控制貼片機的參數，確保LED的位置準確無誤。

2.2 smt貼片檢查

在貼片后，需要對LED的位置進行檢查，確保沒有偏移或旋轉的問題。如果發現問題，需要及時調整貼片機參數或手工修正。

3. smt貼片加工焊接階段

3.1 涂布焊膏

在PCB板的焊盤上均勻涂布一層焊膏。焊膏的厚度和分布對焊接質量有很大影響，需要精確控制。

3.2回流焊接

將涂有焊膏的PCB板放入回流焊爐中。回流焊爐的溫度曲線需要根據焊膏的特性和LED的耐熱性進行設置。通常包括預熱區、恒溫區、回流區和冷卻區四個部分。

3.3焊接監控

在回流焊接過程中，需要監控溫度曲線和PCB板的運行狀態，確保焊接過程穩定可靠。

4. smt貼片加工檢查與測試

4.1 視覺檢查

焊接完成后，首先進行視覺檢查，查看LED是否有歪斜、缺件或焊接不良的情況。

4.2 功能測試

對PCB板進行電氣測試，檢查LED是否能正常點亮，以及是否存在短路或斷路的問題。

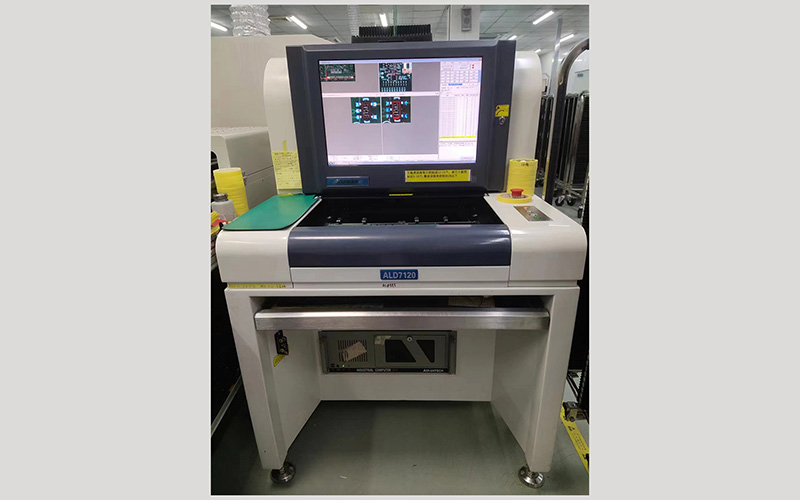

4.3 AOI檢測

使用AOI設備對焊接質量進行自動檢測，確保沒有漏焊、虛焊或其他焊接缺陷。

5. smt貼片加工 后續處理

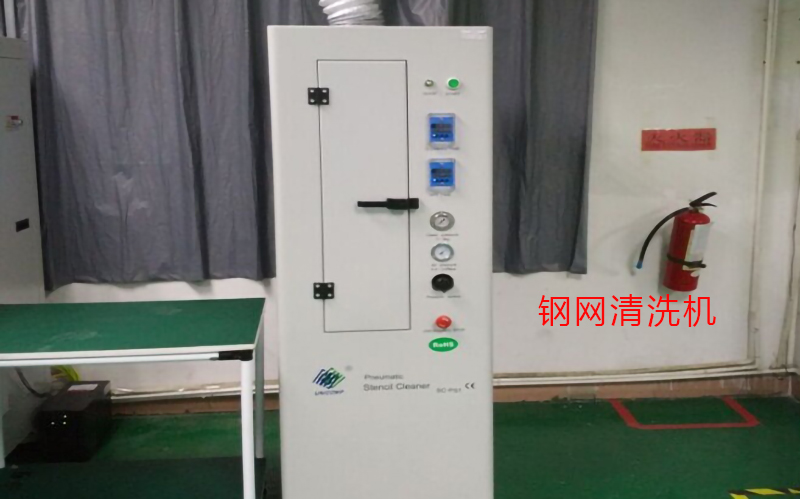

5.1 清洗

對焊接后的PCB板進行清洗，去除殘留的助焊劑和其他可能影響性能的物質。

5.2 涂覆保護

為了提高產品的可靠性和耐久性，可以在焊接完成后對PCB板進行涂覆保護，如使用防潮油或其他保護劑。

6. smt貼片加工注意事項

6.1確保LED的正負極方向正確，避免反向安裝導致不亮或損壞。

6.2選擇合適的焊接溫度和時間，避免過熱導致LED損壞。

6.3在焊接過程中，要防止靜電放電，因為LED對靜電非常敏感。

6.4在存儲和使用LED時，應避免直接接觸LED的引腳，以免污染或損傷。

通過以上步驟和注意事項，可以確保SMT貼片加工發光二極管的焊接質量和可靠性。記住，良好的工藝控制和嚴格的質量檢查是確保最終產品質量的關鍵。
