SMT貼片加工流程和注意事項

貼片技術是一種將電子元器件直接焊接在印刷電路板（PCB）表面的技術。與傳統的插件技術相比，SMT貼片技術具有體積小、重量輕、可靠性高、生產效率高等優點，已經成為現代電子產品制造的主流技術。本文將詳細介紹SMT貼片加工的流程和注意事項，以幫助相關從業人員更好地掌握這一技術。

二、SMT貼片加工流程

1. 設計與制圖

在進行SMT貼片加工之前，首先需要對電子產品進行設計和制圖。設計人員需要根據產品的功能需求，選擇合適的電子元器件，并繪制出PCB版圖。在設計過程中，需要注意元器件的布局、線路的寬度、焊盤的大小等因素，以保證產品的可靠性和生產效率。

2. 制作鋼網

鋼網是SMT貼片加工中用于印刷錫膏的工具。根據PCB版圖，制作出相應尺寸和孔徑的鋼網，以保證錫膏能夠準確地印刷到PCB板上。

3. 錫膏印刷

將制作好的鋼網與PCB板對準，使用刮刀將錫膏均勻地印刷在PCB板的焊盤上。在印刷過程中，需要注意控制錫膏的厚度和形狀，以保證后續貼片的質量。

4. 貼片

將電子元器件按照設計圖紙的要求，通過貼片機精確地放置在PCB板上。貼片過程中需要注意元器件的方向、位置和間距，以保證產品的功能和可靠性。

5. 回流焊

將貼好元器件的PCB板放入回流焊爐中，通過高溫將錫膏熔化，使元器件與PCB板牢固地焊接在一起。在回流焊過程中，需要注意控制溫度曲線，避免出現虛焊、短路等質量問題。

6. 檢測與修復

完成回流焊后，需要對PCB板進行檢測，檢查元器件的位置、焊接質量等是否符合要求。對于檢測出的不良品，需要進行修復或更換。

7. 后繼工藝

SMT貼片加工完成后，還需要進行一些后繼工藝，如插件、波峰焊、手工焊接等，以完成整個電子產品的制作。

三、SMT貼片加工注意事項

1. 設計注意事項

（1）元器件的選擇：選擇合適封裝類型、尺寸和性能的元器件，以滿足產品的功能需求和生產工藝要求。

（2）布局設計：合理安排元器件的布局，避免密集排列，以便于貼片和檢測。

（3）線路設計：保證線路的寬度和焊盤的大小符合工藝要求，避免出現斷路、短路等問題。

2. 制作鋼網注意事項

（1）鋼網材質：選擇合適材質的鋼網，以保證錫膏印刷的質量。

（2）孔徑大小：根據元器件的尺寸和錫膏的性能，合理設計孔徑大小，以保證錫膏的印刷效果。

3. 錫膏印刷注意事項

（1）錫膏的選擇：選擇合適類型和性能的錫膏，以保證焊接質量。

（2）印刷參數：合理設置印刷速度、壓力等參數，以保證錫膏的印刷效果。

4. 貼片注意事項

（1）貼片機的選擇：選擇合適精度和速度的貼片機，以保證貼片質量。

（2）貼片程序：編寫準確的貼片程序，確保元器件的正確放置。

5. 回流焊注意事項

（1）溫度曲線：合理設置回流焊的溫度曲線，避免出現虛焊、短路等問題。

（2）焊接質量：定期檢查焊接質量，確保產品的可靠性。

6. 檢測與修復注意事項

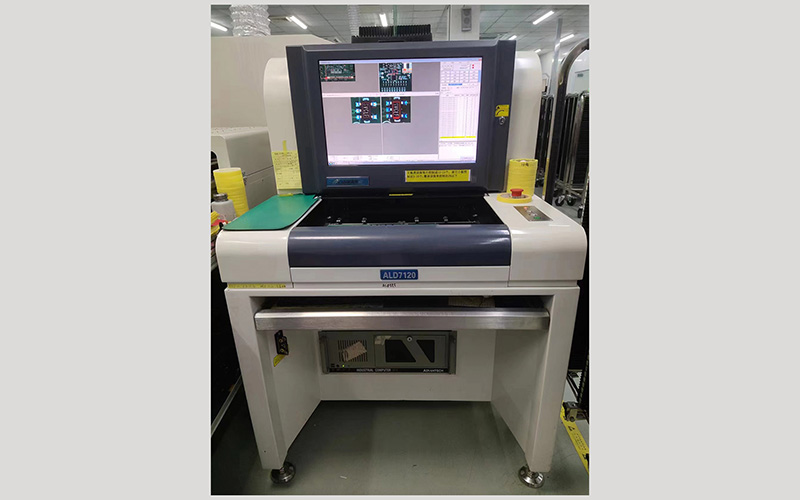

（1）檢測方法：采用合適的檢測方法，如目檢、AOI檢測等，以提高檢測效率和準確性。

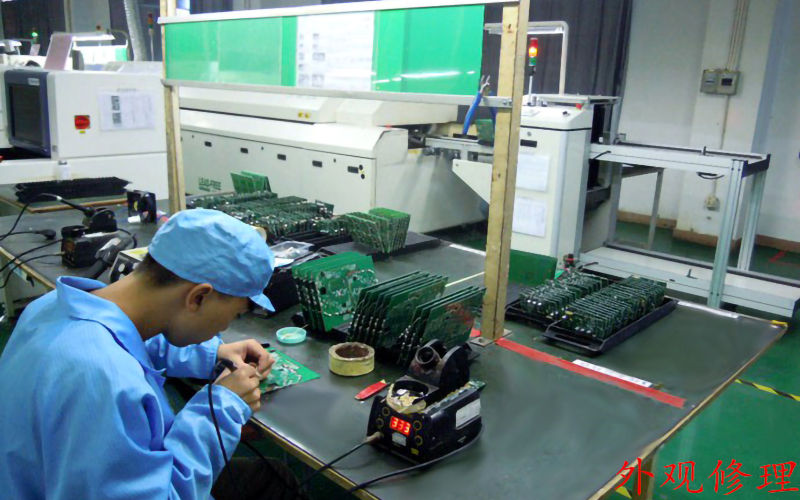

（2）修復技巧：掌握修復技巧，避免在修復過程中對其他元器件造成損傷。

SMT貼片加工是現代電子產品制造的關鍵環節，掌握其流程和注意事項對于提高產品質量和生產效率具有重要意義。
