百千成電子后焊加工

作為ISO9001/IATF16949雙認證企業，百千成電子建立全生命周期質量管控體系。從IQC來料檢驗到MES生產追溯，實現每批次產品可溯源；采用MES系統實時監控爐溫曲線，關鍵工序增設AI視覺復檢，確保醫療級/車規級產品可靠性。累計服務華為、比亞迪等300+知名企業，客訴率連續5年低于0.03%。本文將從工藝流程、技術優勢、應用場景及質量控制四大維度，全面解析百千成電子后焊加工領域的核心競爭力。

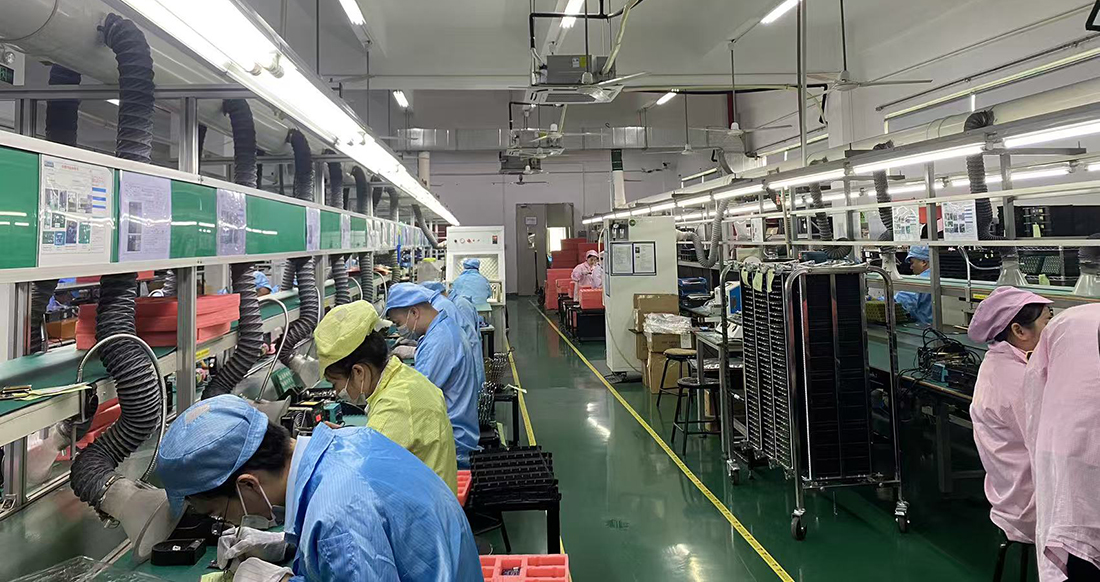

百千成電子后焊加工廠家生產圖

一、SMT貼片后焊加工全流程解析

1. SMT貼片階段

1.1 錫膏印刷：采用全自動視覺對位錫膏印刷機，確保鋼網開孔與PCB焊盤精準匹配，厚度誤差控制在±0.02mm以內。

1.2 高速貼片：依托雅馬哈YSM系列貼片機，實現0402/0201微型元件及BGA芯片的高精度貼裝，貼裝速度達5萬點/小時。

1.3 回流焊接：通過10溫區氮?dú)饣亓骱笭t，實現無鉛工藝下峰值溫度260℃±3℃的穩定控制，有效降低虛焊風險。

2. DIP插件后焊加工

2.1 自動插件：引入AI自動插件機完成標準件（如電阻、電容）的快速插入，異形件則由熟練工人手工插件。

2.2 波峰焊接：雙波峰焊設備配合選擇性噴霧系統，確保通孔元件焊接飽滿度達99.8%以上。

2.3 手工補焊：針對QFN/QFP等精密芯片，采用恒溫烙鐵+顯微鏡操作，修復率低于0.01%。

3. 品質檢測體系

3.1 AOI光學檢測：配置3D AOI檢測儀，可識別0.1mm級元件偏移、橋接等缺陷。

3.2 X-Ray透視檢測：用于BGA/CSP封裝器件的底部焊接質量判定，空洞率≤15%（IPC-A-610G標準）。

3.3 ICT在線測試：通過飛針測試床驗證電路連通性，故障定位精度達±0.2mm。

百千成憑借其科學化的車間布局、精密化的設備配置與標準化的生產流程，在電子制造領域樹立了行業標桿。該車間以“高效、精密、環保”為核心理念，通過長條形生產線布局實現物料流動的優化，依托全自動貼片機、AOI檢測系統等核心設備完成從元件貼裝到成品組裝的完整SMT工藝鏈。

二、百千成核心技術優勢

1. 智能化產線配置

1.1 配備全自動SMT生產線8條，含DEK印刷機、Panasonic貼片機、BTU回流爐等進口設備。

1.2 DIP車間部署12臺AI自動插件機+5條波峰焊流水線，日產能突破50萬點。

1.3 獨立設立三防漆噴涂車間，支持UV固化/選擇性涂覆工藝。

2. 工藝研發能力

2.1 材料適配性：掌握鋁基板/高頻板/柔性板等特殊基材的焊接參數，銅厚可達6oz。

2.2 工藝創新：開發階梯式回流焊技術，滿足LED燈板不同區域溫度差異化需求。

2.3 環保工藝：全線采用無鉛制程，通過RoHS/REACH認證，符合歐盟環保指令。

3. 垂直整合服務

3.1 提供PCB設計→SMT貼片→后焊加工→組裝測試的一站式服務。

3.2 自建元器件倉儲中心，常備2000+種被動元件現貨，縮短BOM齊套周期至48小時。

3.2 配套PCBA清洗、老化測試、包裝物流等增值服務。

深圳百千成電子深耕電子制造領域近20年，專注提供高精度SMT貼片后焊加工服務。配備全自動錫膏印刷機、高速貼片機及10溫區氮?dú)饣亓骱笭t，支持0402微型元件至復雜BGA芯片焊接，日產能突破50萬點。通過AOI光學檢測+X-Ray透視雙重質檢，良品率達99.8%，滿足工業控制、醫療設備等領域嚴苛標準。百千成憑借先進的生產設備、成熟的工藝技術及嚴格的質量管理體系，為客戶提供高效、精準的SMT貼片后焊加工服務。

三、全生命周期質量管控

1. 來料檢驗(IQC)

1.1 建立元器件追溯系統，每批次物料均進行X-Ray抽檢與可焊性測試。

1.2 關鍵物料實施VMI庫存管理，確保防潮/防靜電存儲條件。

2. 過程控制(IPQC)

2.1 每小時巡檢記錄爐溫曲線、設備參數，異常即時觸發停線機制。

2.2 推行MES生產執行系統，實現工單進度實時可視化。

3. 出貨保證(OQC)

3.1 100%成品進行外觀/功能/老化測試，附帶完整檢測報告。

3.2 提供三年質保承諾，客訴響應時間≤2小時。

高密度布局雖可提升PCB空間利用率，但需權衡制造成本。研究表明當焊盤間距小于0.1mm時，模板印刷良率將顯著下降。通過DFA設計規則檢查與可制造性分析，可實現經濟性與可靠性的樶佳平衡。某消費電子產品的優化案例顯示，通過調整元件布局，在保持性能不變的前提下，單位面積成本降低15%。

SMT貼片加工中元件間距設計是集電氣性能、熱管理、機械應力、工藝能力于一體的系統性工程。從基礎間距標準到特殊器件設計，從行業標準到前沿技術，每個環節都需嚴謹論證與精細控制。

作為SMT加工從業者，唯有深入理解間距設計的技術內涵，掌握行業標準與實踐技能，才能在新一輪技術革命中搶占先機，為電子制造業的高質量發展貢獻專業價值。SMT貼片加工中元件間距需要滿足哪些要求？答案不僅在于數據指標，更在于對工藝本質的深刻理解與持續創新。

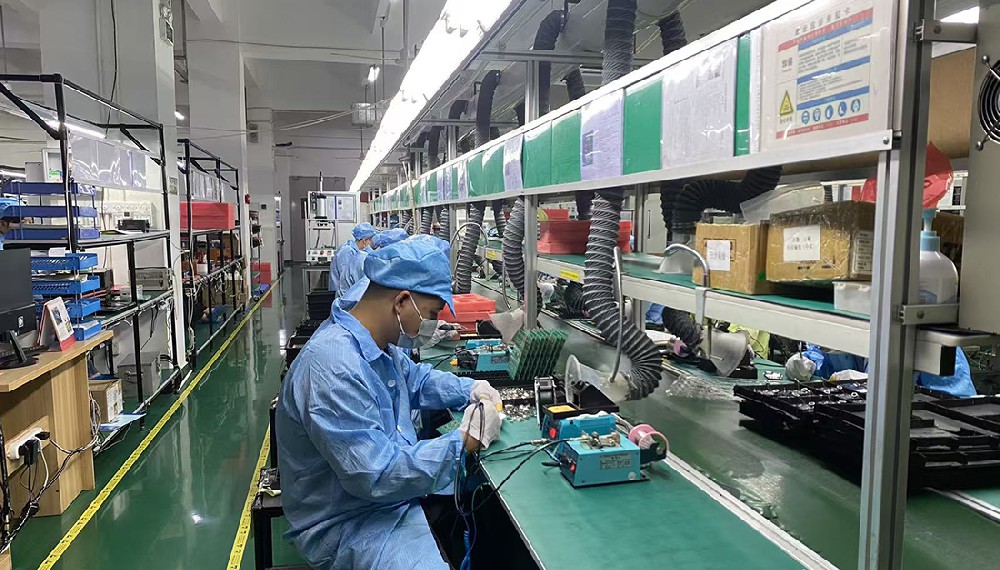

后焊車間SMT貼片加工圖

四、SMT貼片加工：核心技術驅動產業升級

SMT貼片加工是百千成電子的核心競爭力所在。該技術通過高精度貼片機將微小電子元件（如0201電阻、01005電容）精準貼裝至PCB基板表面，具有體積小、重量輕、可靠性高等優勢。百千成電子的SMT生產線采用國際頂尖設備，配備高精度視覺檢測系統（AOI）及X-ray檢測設備，可實現±0.05mm的貼裝精度，良率高達99.98%。

在工藝創新方面，公司自主研發的“雙軌同步貼裝技術”可將傳統單線產能提升40%，同時通過智能物料管理系統，實現元器件的實時追蹤與庫存優化。針對高密度互聯（HDI）板加工需求，百千成電子開發了微孔填充、激光盲埋孔等特殊工藝，有效解決了0.3mm間距元件的貼裝難題。此外公司還建立了完善的工藝數據庫，通過大數據分析持續優化生產參數，確保每一片PCB都能達到最優性能。

百千成電子通過持續的技術創新、嚴格的質量管控及前瞻性的全球化布局，在SMT貼片加工領域建立了不可撼動的競爭優勢。從紅色LOGO所象征的務實進取精神，到國際領先的SMT生產線；從全流程質量追溯系統到跨領域的客戶案例，百千成電子始終以客戶需求為導向，以技術創新為驅動，在電子制造行業中書寫著屬于自己的傳奇，百千成電子為全球客戶提供更優質、更可靠的電子制造服務，成為電子制造領域當之無愧的標桿企業。

五、行業地位：技術創新引領行業標準制定

百千成電子積極參與國家標準及行業規范的制定工作。公司技術團隊主導編寫了《電子制造服務企業SMT貼片加工技術規范》，該規范已被工信部采納為行業標準，對貼裝精度、良率標準、環保要求等關鍵指標進行了明確規定。

在綠色制造方面，百千成電子率先推行無鉛化生產及廢水循環利用系統，單位產值能耗較行業平均水平低15%，榮獲綠色工廠稱號。公司還通過ISO50001能源管理體系認證，建立能源監控平臺實時優化生產能耗，為行業節能減排樹立典范。

百千成電子的后焊加工車間，通過科學化的布局設計、精密化的設備配置、標準化的生產流程、多維化的質量保障、綠色化的環保措施以及前瞻性的未來規劃，在SMT貼片電子加工領域?qū)崿F(xiàn)了高效、精密、環保的制造目標。

六、智能化升級與全球化布局

1. 微組裝工藝：開發01005元件貼裝工藝，導入激光輔助焊接技術。

2. 數字化工廠：試點AR遠程驗廠系統，構建數字孿生生產模型。

3. 綠色制造：研究水基清洗劑替代方案，降低VOC排放量。

面對5G、物聯網、人工智能等新技術浪潮，百千成電子正加速推進智能化改造與全球化布局。在智能制造方面，公司引入數字孿生技術構建虛擬生產線，通過AI算法預測設備故障并優化生產排程；在工業互聯網領域，開發了基于云平臺的遠程監控系統，客戶可實時查看訂單進度及質量數據。

百千成電子憑借其卓越的SMT貼片加工技術、嚴謹?shù)馁|(zhì)量管控體系以及持續創新的企業精神，已成為行業內備受矚目的標桿企業。作為一家專注于電子制造服務（EMS）的現代化企業，百千成電子始終以“精益求精、客戶至上”為核心價值觀，通過先進的SMT貼片加工技術，為客戶提供從原型設計，到批量生產的全流程解決方案。

七、企業背景：從傳統制造到智能升級的跨越式發展

百千成電子成立于2005年，總部位于中國深圳，是一家集研發、生產、銷售于一體的綜合性電子制造企業。公司成立初期以傳統電子元件加工為主，隨著市場需求的變化和技術革新，逐步轉型為以SMT貼片加工，為核心業務的智能化制造企業。

目前公司擁有占地面積超過5萬平方米的現代化生產基地，配備國際領先的SMT生產線80余條，年產能超過10億片，服務客戶涵蓋消費電子、汽車電子、工業控制、醫療設備等多個領域。

在品牌建設方面，百千成電子以“百千成”紅色LOGO為視覺標識，通過簡潔明快的設計風格傳遞出務實穩健的企業文化。正如圖片中建筑頂部的紅色“百千成”字樣所示，這種設計不僅強化了品牌識別度，更隱喻著企業追求規模化生產與品質提升的雙重目標。

經過近二十年的發展，百千成電子已通過ISO9001質量管理體系、ISO14001環境管理體系及IATF16949汽車行業質量管理體系認證，成為眾多國際知名企業的戰略合作伙伴。

八、典型應用場景與案例

百千成電子的客戶群體覆蓋多個高成長領域。

1. 工業控制領域

1.1 為某自動化設備廠商定制工控主板，采用沉金工藝+OSP表面處理，通過-40℃~125℃高低溫循環測試。滿足高抗干擾、長壽命的特殊需求；

1.2 案例亮點：12層PCB板的HDI盲埋孔工藝，線寬/線距低至3/3mil。

2. 醫療設備制造

2.1 完成血氧儀主板的無菌封裝，符合ISO 13485醫療器械質量管理體系。實現醫療級防塵防水標準。

2.2 關鍵工藝：醫療級不銹鋼載具+局部充氮焊接，杜絕氧化污染。

3. 汽車電子應用

產品通過AEC-Q100認證，可在-40℃至125℃極端環境下穩定運行。

3.1 車載T-BOX控制板的AOI檢測覆蓋率100%，振動測試達20G加速度。

3.2 技術突破：0.3mm間距BGA芯片的可靠焊接，良品率提升至99.97%。

這些成功案例的背后，是百千成電子對客戶需求的深度理解，與技術創新的持續投入，如在汽車電子項目中，公司針對車載設備的高振動、高溫度特性，研發了專用焊料配方及加固工藝，使產品抗震等級提升至IEC 68-2-6標準；在醫療設備項目中，通過無鉛焊料及三防漆涂覆工藝，確保產品通過生物相容性測試及RoHS認證。

作為華南地區領先的SMT貼片后焊加工服務商，百千成電子始終以"精益制造、持續創新"為理念，通過ISO9001/IATF16949雙重認證，累計服務華為、比亞迪等300+知名企業。無論是消費電子的小批量打樣，還是工業設備的規模化生產，百千成均能提供兼具成本效益與質量保障的解決方案。

針對中小批量PCBA生產需求，百千成電子推出靈活后焊加工解決方案。支持鋁基板/柔性板等特殊基材焊接，兼容無鉛/有鉛工藝，可完成QFN封裝芯片手工補焊、三防漆噴涂等全流程。提供DIP插件+波峰焊/選擇性焊接雙模式，配合48小時快速打樣服務，助力客戶縮短產品研發周期，降低試產成本。
