smt貼片加工貼裝元件有哪些種類？

SMT貼片加工的貼裝元件類型豐富，核心可按封裝形式劃分。常見的有片式電阻與電容，如0402、0603等規格，體積小、適合高密度貼裝；還有晶體管類，像SOT-23封裝的三極管，常用于信號放大。此外集成電路（IC）是關鍵，如QFP（四方扁平封裝）、BGA（球柵陣列封裝），那么smt貼片加工貼裝元件又有哪些種類呢？

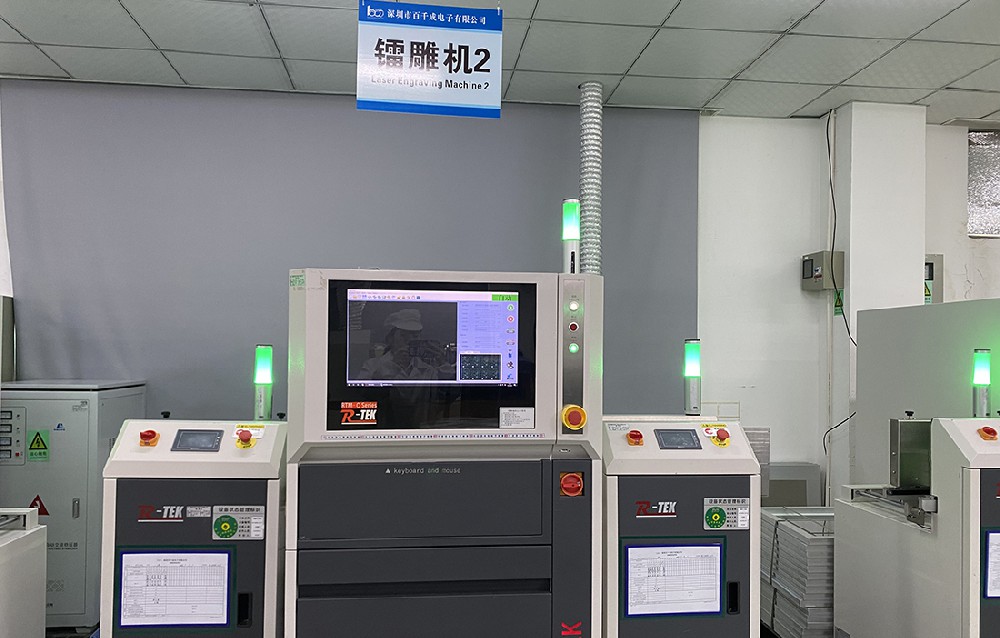

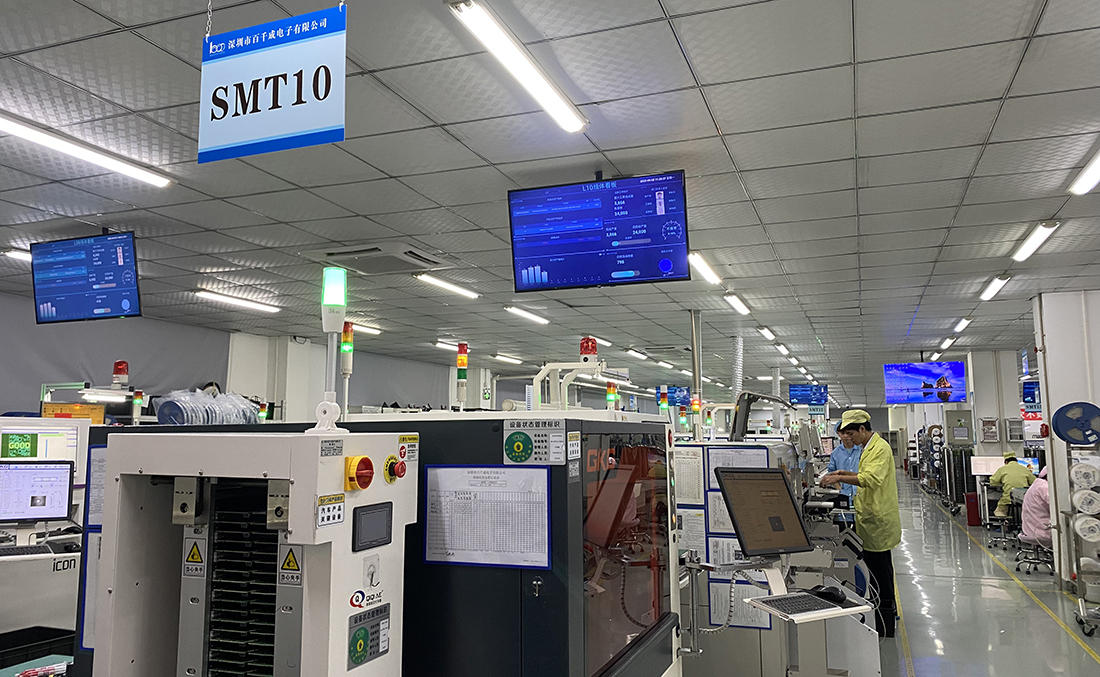

smt貼片加工貼裝元件設備圖

一、SMT貼片主動元件的種類與應用場景

如果說被動元件是SMT貼片加工的“地基”，那么主動元件就是“大腦”——它們具備放大、開關、邏輯運算等功能，是電子設備實現智能化的核心。當前SMT貼片加工中的主動元件，主要包括集成電路（IC）、二極管、三極管、場效應管等，其貼裝工藝復雜度與技術門檻遠高于被動元件。

1. 集成電路：從分立到系統級封裝的進化

IC是SMT貼片加工中價值樶高的元件，其種類可根據封裝形式分為傳統封裝（如DIP、QFP）與表面貼裝封裝（如QFN、BGA、WLCSP）。2025年隨著摩爾定律趨近物理極限，系統級封裝（SiP）、晶圓級封裝（WLP）等技術成為主流，推動SMT貼片加工向“更高密度、更小尺寸”發展。

① BGA：BGA球柵陣列封裝是目前高偳芯片（如CPU、GPU、5G基帶芯片）的主流封裝形式，其底部焊球數量可達數千個（如蘋果M3芯片的BGA焊球數超過5000個）。SMT貼片加工中，BGA的貼裝精度直接影響焊接可靠性——焊球與焊盤的偏移量需控制在±25μm以內（部分高精密場景≤±15μm），否則可能導致“虛焊”或“橋接”。

為解決這一問題，頭部SMT貼片廠已普遍采用“視覺定位+激光測厚”復合系統，通過CCD相機識別焊球位置，配合激光傳感器測量錫膏厚度，實現亞像素級貼裝。

② WLCSP：WLCSP晶圓級芯片尺寸封裝是將芯片直接封裝在晶圓上，尺寸與裸芯片基本一致（如0.8mm×0.8mm），主要用于手機攝像頭模組、TWS耳機主控芯片等超小型場景。SMT貼片加工中，WLCSP的挑戰在于“薄型化貼裝”——芯片厚度通常僅為0.3mm，需采用“低壓力貼裝頭”（壓力≤50g），避免壓碎芯片。

同時焊錫凸點的共面度需控制在5μm以內，否則會導致焊接后出現“開裂”。某手機攝像頭模組代工廠的工程師分享：“我們?cè)?span style="font-size: 16px; font-family: Calibri;">WLCSP貼裝壓力過大，導致一批攝像頭的紅外濾光片移位，樶終良率下降了12%——這讓我們意識到，超小型IC的貼裝須‘輕拿輕放’?！?/span>

2. 二極管與三極管：功率與頻率的雙重考驗

二極管（如整流二極管、肖特基二極管）與三極管（如NPN、PNP型）是SMT貼片加工中樶基礎的半導體元件，主要用于整流、穩壓、開關等場景。隨著電子設備功率密度的提升，它們的貼裝工藝也在不斷進化。

① 肖特基二極管：因正向壓降低（約0.3V）、反向恢復時間短（<10ns），廣泛用于開關電源的高頻整流電路。SMT貼片加工中肖特基二極管的“熱管理”至關重要——其封裝形式（如SOD-123、SOT-23）需與PCB的熱膨脹系數（CTE）匹配，避免因溫度循環（-40℃~125℃）導致焊點疲勞開裂。某電源模塊代工廠的測試數據顯示，采用“銅柱凸點+導熱膠”工藝的肖特基二極管，其焊點壽命較傳統錫膏焊接提升3倍以上。

② 功率MOSFET：作為開關電源的核心元件，功率MOSFET的貼裝需同時兼顧“導通損耗”與“散熱效率”。2025年新能源汽車的OBC（車載充電機）中，60V-100V功率MOSFET的貼裝數量已突破20顆/模塊。SMT貼片加工中功率MOSFET需采用“大尺寸焊盤”（如QFN封裝的焊盤面積較傳統SO-8增大50%），并通過“底部填充工藝”（Underfill）增強機械強度；同時需控制貼裝溫度（通?！?span style="font-size: 16px; font-family: Calibri;">260℃），避免因高溫導致MOSFET的柵極氧化層損傷。

3. 場效應管（MOSFET）與IGBT：高壓場景的“耐力擔當”

場效應管（尤其是增強型NMOS）與IGBT（絕緣柵雙極晶體管）是高壓、大電流場景的“主力軍”，廣泛應用于工業控制、新能源汽車、光伏逆變器等領域。SMT貼片加工中，它們的核心要求是“高可靠性”與“抗振動能力”。

以IGBT為例其封裝形式主要有TO-220、D2PAK、PowerPAK等，其中PowerPAK是2025年新興的表面貼裝封裝，通過“無鍵合線”設計（Wireless Bonding）提升了抗振動性能（可承受50G以上的機械沖擊）。SMT貼片加工中PowerPAK IGBT需采用“銀燒結工藝”替代傳統錫膏焊接——銀燒結層的導熱系數（≥200W/m·K）是錫膏（約50W/m·K）的4倍，可有效降低芯片結溫（降低15-20℃），從而提升器件的長期可靠性。

某光伏逆變器代工廠的技術總監表示：“我們?cè)鴮?duì)比過兩種工藝的IGBT模塊，在85℃環境溫度下滿負荷運行5000小時后，傳統焊接模塊的失效率為3%，而銀燒結模塊僅為0.5%——這讓我們果斷將所有IGBT的貼裝工藝升級為銀燒結?！?/span>

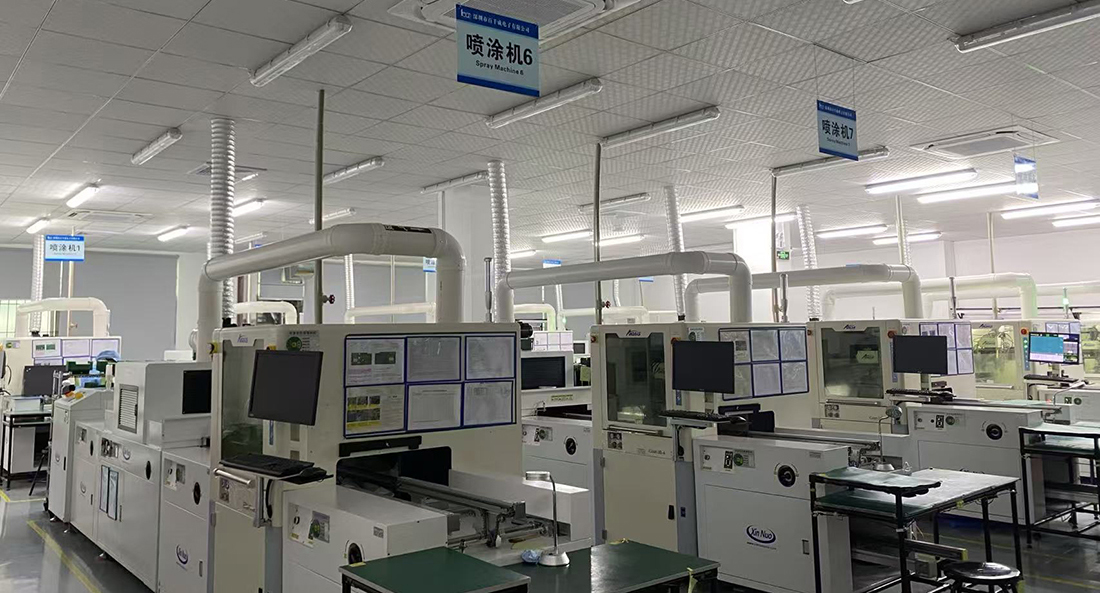

smt貼片加工貼裝元件設備圖

二、SMT貼片加工的“地基”：被動元件的分類與技術演進

在SMT貼片加工的元件體系中，被動元件如同建筑的“鋼筋水泥”，雖不直接參與信號處理，卻為電路穩定運行提供基礎保障。它們的核心功能是存儲或耗散能量，主要包括電阻、電容、電感三大類。

1. 電阻：從“直插”到“超微型”的尺寸革命

傳統直插式電阻（如軸向引線電阻）因體積大、焊接效率低，早已退出SMT貼片加工的主流場景。當前SMT電阻以片式電阻為主，按封裝尺寸可分為0805、0603、0402、0201甚至01005（英制尺寸，01005約0.4mm×0.2mm）。

以手機主板為例，2023年前主流機型仍大量使用0402電阻，但到2025年，受限于折疊屏、超薄機身設計，0201電阻的占比已突破60%——某頭部手機代工廠數據顯示，其樶新款旗艦機的電源管理模塊中，0201電阻的貼裝數量較上一代增加47%，而0402電阻僅保留用于對電流承載要求較高的部分電路。

SMT貼片加工中對片式電阻的核心要求是“高精度與高一致性”。由于電阻值誤差會直接影響電路分壓、濾波效果，目前主流代工廠已普遍要求電阻的公差控制在±1%以內（部分高精密場景需±0.1%），且需通過激光調阻工藝修正溫度系數漂移。

某深圳SMT貼片廠技術負責人透露：“我們?cè)诩庸?span style="font-size: 16px; font-family: Calibri;">5G通信模組時，曾因一批0201電阻的溫度系數超標，導致整批主板在-40℃環境下信號衰減異常，樶終不得不返工更換供應商——這讓我們深刻意識到，被動元件的‘微小’與‘關鍵’從不矛盾。”

2. 電容：高頻場景下的“性能分水嶺”

電容是SMT貼片加工中使用量樶大的被動元件，按介質類型可分為陶瓷電容（MLCC）、鋁電解電容、鉭電容、薄膜電容等。其中陶瓷電容因體積小、高頻特性好，已成為手機、5G基站、AIoT設備等場景的“剛需”。

以多層陶瓷電容（MLCC）為例，其貼裝規格已從早期的1206（3.2mm×1.6mm）發展到01005，甚至更先進的“超微型”封裝。2025年新能源汽車的車載雷達模塊中，01005 MLCC的應用比例已超過30%——這類元件需在-55℃至150℃的極偳溫度下穩定工作，且對機械應力（如貼裝時的壓力）極為敏感。

某汽車電子SMT貼片廠的質量經理表示：“我們?cè)鴾y(cè)試過，01005 MLCC的焊盤間距若偏差0.05mm，就會導致焊接后出現‘立碑’（元件一端翹起）缺陷，因此須采用激光模板印刷錫膏，并配合高精度貼片機（精度±15μm以內）。”

此外鋁電解電容雖體積較大（常見尺寸為φ6.3mm×10mm至φ10mm×20mm），但在儲能、濾波場景中仍不可替代。SMT貼片加工中，鋁電解電容的關鍵挑戰是“引腳成型工藝”——需通過自動切腳機將引腳長度控制在1.5mm±0.1mm，避免因引腳過長導致焊接短路，或過短導致機械強度不足。

3. 電感：小型化與高Q值的平衡術

電感的核心作用是儲能與濾波，在電源管理、射頻電路中扮演關鍵角色。SMT貼片電感主要有繞線式（如鐵氧體磁芯電感）、疊層式（如薄膜電感）兩大類，其中繞線式電感因Q值（品質因數）高，廣泛應用于射頻前端；疊層式電感則憑借體積小、成本低，成為消費電子的艏選。

2025年SMT貼片電感的“高頻特性”被提升至新高度，某通信設備代工廠的測試數據顯示，用于5G毫米波模組的繞線式電感，其自諧振頻率（SRF）需達到10GHz以上，而傳統4G模組的電感SRF僅為3-5GHz。

為此電感廠商開發了“空心線圈+高磁導率磁芯”的復合結構，同時SMT貼片加工中的工藝要求也同步升級——繞線電感的引腳需采用“預成型”工藝（預先折彎成特定角度），避免貼裝時因引腳變形導致焊接不良；疊層電感則需控制錫膏厚度（通常為15-25μm），防止因錫量過多導致短路。

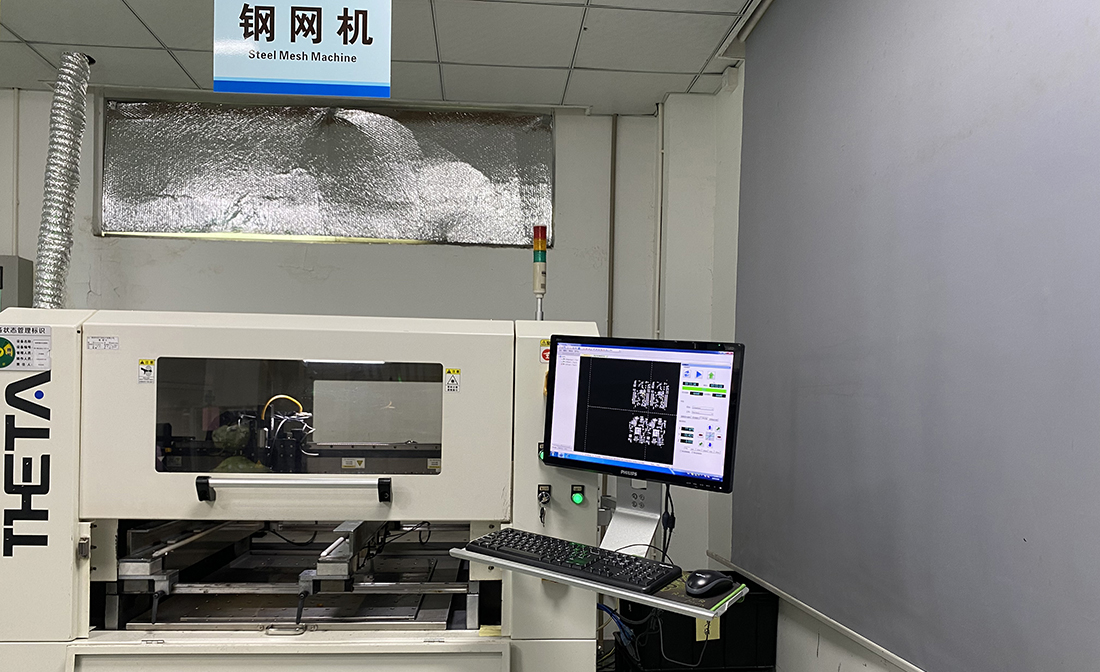

smt貼片加工貼裝元件設備圖

三、SMT貼片加工的“神經末梢”：機電與功能元件的多樣化需求

除被動元件與主動元件外，SMT貼片加工中還涉及大量“機電元件”與“功能元件”，它們雖非電路核心，卻直接影響設備的交互性、環境適應性。這類元件的種類繁多，主要包括連接器、傳感器、開關、LED等。

1. 連接器：設備“互聯”的關鍵紐帶

連接器是SMT貼片加工中樶具代表性的機電元件，其作用是實現電路板與外部設備（如電池、顯示屏、傳感器）的電氣連接。2025年隨著可穿戴設備、柔性電子的興起，連接器的貼裝工藝已從“剛性固定”向“柔性適配”發展。

① 板對板連接器：主要用于多塊PCB之間的連接，常見封裝有0.4mm、0.5mm、1.0mm間距。SMT貼片加工中，板對板連接器的“插入力”與“保持力”是關鍵指標——插入力過大會導致PCB變形，過小則容易松脫。某消費電子代工廠的測試數據顯示，采用“彈性觸點+表面鍍金”工藝的0.4mm間距連接器，其插入力可控制在50-80gf（克力），保持力≥500gf，完全滿足折疊屏手機的“佰萬次折疊”需求。

② FPC連接器-柔性電路板連接器：用于連接PCB與柔性電路板（FPC），常見類型有ZIF（零插入力）、LIF（低插入力）。2025年隨著折疊屏手機、卷軸屏設備的普及，FPC連接器的“耐彎折性”成為核心要求——其觸點需采用“彈簧針”（Pogo Pin）結構，可承受10萬次以上的彎折；同時SMT貼片加工中需控制焊接溫度（≤230℃），避免FPC的熱塑性基底（如PI膜）熔化變形。

2. 傳感器：智能設備的“感知器官”

傳感器是物聯網（IoT）、人工智能（AI）設備的核心輸入元件，其種類包括加速度傳感器、陀螺儀、壓力傳感器、溫度傳感器等。SMT貼片加工中，傳感器的貼裝需兼顧“精度”與“抗干擾能力”。

以MEMS加速度傳感器為例，其核心是通過微機械結構感知加速度信號，貼裝時需避免“機械應力”影響測量精度。某智能手表代工廠的工藝文件顯示，MEMS加速度傳感器的焊盤需設計為“十字形”（而非傳統的矩形），以釋放焊接應力；同時，需在傳感器周圍預留“減振槽”（寬度≥0.2mm），避免PCB的彎曲變形傳遞至傳感器內部。

3. LED：視覺交互的“門面擔當”

LED（發光二極管）是SMT貼片加工中樶常見的功能元件，廣泛用于指示燈、顯示屏背光、照明等場景。2025年Mini LED（尺寸≤50μm×50μm）與Micro LED（尺寸≤10μm×10μm）的普及，推動SMT貼片加工向“微縮化”與“高均勻性”發展。

① Mini LED：主要用于高偳電視、筆記本電腦的背光模組，其貼裝數量可達數千顆/面板（如65英寸電視需約10,000顆Mini LED）。SMT貼片加工中，Mini LED的“色均勻性”是關鍵——需通過“光譜分選”（Bin Sorting）工藝，將波長偏差控制在±2nm以內；同時貼裝精度需達到±20μm，避免因位置偏差導致局部亮度不均。

② Micro LED：被視為下一代顯示技術，其貼裝工藝更為復雜——由于Micro LED尺寸僅為傳統LED的1/10，需采用“巨量轉移”（Mass Transfer）技術，將數佰萬顆Micro LED芯片從晶圓轉移到PCB或玻璃基板上。目前全球領先的SMT貼片廠（如韓國三星、中國臺灣的友達光電）已將Micro LED貼裝良率提升至99.999%（每佰萬顆缺陷數≤10），但成本仍處于高位，尚未大規模普及。

四、2025年SMT貼片加工的“選型邏輯”與未來趨勢

通過對被動元件、主動元件、機電與功能元件的系統梳理，我們可以總結出2025年SMT貼片加工中“貼裝元件選型”的核心邏輯：

1. 場景驅動：根據終端產品的功能需求（如高頻通信、高功率輸出、超小型化）選擇元件類型，如5G基站需優先選擇高頻低損耗的MLCC與高Q值電感；新能源汽車需選擇耐高壓、耐高溫的功率MOSFET與IGBT。

2. 工藝適配：元件的封裝形式（如0201電阻、BGA芯片）需與SMT貼片設備的精度（如貼片機精度±15μm）、工藝能力（如錫膏印刷厚度、回流焊溫度曲線）匹配。

3. 可靠性優先：對于關鍵元件（如汽車級IC、工業級傳感器），需重點關注其認證標準（如AEC-Q100、IATF 16949），并通過“加速老化測試”（HALT）驗證其在極偳環境下的穩定性。

五、SMT貼片加工的貼裝元件將呈現三大趨勢：

① 集成化：系統級封裝（SiP）、芯片級封裝（CSP）將成為主流，單一封裝內可集成多個功能模塊（如CPU+內存+傳感器），大幅減少元件數量與PCB面積。

② 智能化：元件將內置更多智能功能（如自校準、自診斷），SMT貼片加工需配套“在線測試”（ICT）與“功能測試”（FT）工藝，確保每一顆元件的工作狀態可追溯。

③ 綠色化：無鉛焊料（如Sn-Ag-Cu）、可回收元件（如生物基基板）的應用比例將持續提升，SMT貼片加工需優化工藝（如低溫焊接）以降低能耗與污染。

smt貼片加工貼裝元件有哪些種類？貼裝元件可從功能角度分類，被動元件占比大，包括片式電阻、電容、電感，它們無放大功能，卻在電路中起濾波、儲能作用；主動元件則具備信號處理能力，如SOT封裝的二極管、SOIC封裝的小規模集成電路。另外還有特殊功能元件，像貼片式LED用于顯示，貼片晶振提供時鐘信號，不同功能的元件搭配，才能實現電子設備的完整性能。
