smt貼片加工電源板插件工藝流程

SMT貼片加工電源板插件工藝，從BOM校驗、鋼網制作到錫膏印刷，SMT環節以微米級精度完成芯片、電阻等小元件貼裝；回流焊后，插件工藝接過“接力棒”，通過AI插件機將電容、端子等直插器件精準插入通孔，每一步都像精密齒輪咬合，缺一不可。每一個smt貼片加工電源板插件工藝流程細節都很重要。

一、核心工序詳解：SMT貼片加工的藝術之旅

1. 錫膏印刷——毫厘不爽的第壹筆

錫膏印刷的質量決定了后續能否形成良好的焊點。針對電源板常見的大面積接地平面和精細走線并存的情況，我們總結了以下技巧：

① 刮刀角度與壓力調節：硬質合金刮刀的角度設定為60°，軟毛刷型刮刀則為45°，壓力控制在3-5kg之間，既能保證錫膏均勻滾壓，又不會損傷鋼網表面。

② 脫模速度控制：分離速度過快會導致錫膏拉尖，過慢則易產生拖影。經驗表明分離速度為0.8-1.2mm/s，可根據具體機型微調。

③ 自動光學檢測（SPI）應用：每片板子印刷完畢后，立即進入SPI檢測儀，重點監測錫膏體積、高度、偏移量三項指標。超出閾值的板子會被自動標記并剔除，避免流入下一工序造成更大損失。

④ 舉個實例，某款LED驅動電源曾在批量生產中發現連續幾塊板子的輸出電壓偏低，經排查發現是由于主控IC下方的錫膏量不足導致虛焊。引入SPI在線監測后，此類問題的發生率降低了90%。可見，投資一臺高質量的SPI設備，相當于雇了一個不知疲倦的質量守門員。

2. 錫膏的選擇與特性：錫膏是SMT貼片加工中實現元件焊接的關鍵材料，它由焊錫粉、助焊劑以及一些添加劑混合而成。焊錫粉的顆粒大小、形狀以及成分對錫膏的性能有著重要影響，不同尺寸和類型的元件往往需要，匹配相應特性的錫膏。

如對于小型的0201、0402等元件，需要使用顆粒更細的錫膏，以確保能夠精確地印刷到微小的焊盤上；而對于較大尺寸的元件，可以選用顆粒稍大的錫膏。助焊劑在錫膏中起到至關重要的作用，它能夠去除元件引腳和PCB焊盤表面的氧化物，降低焊錫的表面張力，促進焊錫在焊接過程中的潤濕和擴散。

從而確保焊接的可靠性和質量，此外錫膏的粘度、觸變性等特性也需要根據具體的印刷工藝和設備進行選擇和調整，以保證錫膏在印刷過程中能夠順利地從絲網模板的開口中擠出，并均勻地印刷到PCB焊盤上，且在印刷后能夠保持穩定的形狀和位置，不會出現塌陷、流淌等現象。

3. 印刷設備與工藝參數：錫膏印刷通常采用絲網印刷的方式，印刷設備主要包括絲網印刷機、絲網模板以及印刷工作臺等。在印刷前，首先要將PCB準確安裝在專用的印刷工作臺上，并通過定位Pin與絲網模板進行精準對位，確保絲網模板上的開口與PCB焊盤完全重合。

絲網模板上預先開設有與PCB焊盤相對應的開口，開口的尺寸和形狀與焊盤高度匹配，其制作精度直接影響錫膏印刷的質量。在印刷過程中，操作人員將適量的錫膏倒在絲網模板的一端，然后利用刮刀以一定的角度（一般為45° - 60°）和壓力，沿著模板從一端刮向另一端，使錫膏通過模板的開口均勻地印刷到PCB的焊盤上。

印刷過程中，需嚴格控制多個工藝參數，如刮刀速度，一般控制在20 - 50mm/s，對于細間距元件的印刷，應選取較低的速度，以保證錫膏的填充效果；刮刀壓力一般為5 - 10N，要根據錫膏的粘度、絲網模板的厚度以及PCB的材質等因素進行調整，確保錫膏能夠充分地通過模板開口印刷到焊盤上。

同時又不會對PCB和模板造成損壞；錫膏量的控制也非常關鍵，要保證印刷到焊盤上的錫膏量適中，既不能過多導致短路等問題，也不能過少影響焊接質量，此外脫模速度一般控制在0.5 - 2mm/s，合適的脫模速度可以防止錫膏在脫模過程中出現拉尖、橋連等缺陷。印刷完成后，PCB需要經過一個短暫的晾干過程，使錫膏中的助焊劑成分能夠充分揮發，同時讓錫膏在焊盤上形成穩定的粘附狀態，為后續的貼片工序做好準備。

4. 質量檢測：錫膏印刷質量的好壞直接關系到后續元件焊接的效果，因此在印刷完成后咇須進行嚴格的質量檢測。常用的檢測方法是使用SPI（錫膏厚度檢測儀）設備對錫膏印刷厚度進行檢測，目標值一般為鋼網厚度±15%。通過SPI檢測，可以及時發現錫膏印刷過程中可能出現的橋連、少錫、多錫等14類缺陷。

一旦檢測到問題，應立即停機對絲網模板進行清潔和維護，去除模板開口處殘留的錫膏，調整印刷工藝參數，確保后續印刷的錫膏質量符合要求，同時也可以通過人工目檢的方式，對PCB上錫膏的印刷情況進行初步觀察，檢查是否存在明顯的漏印、偏移等問題，作為SPI檢測的補充手段，以保證錫膏印刷質量的可靠性。

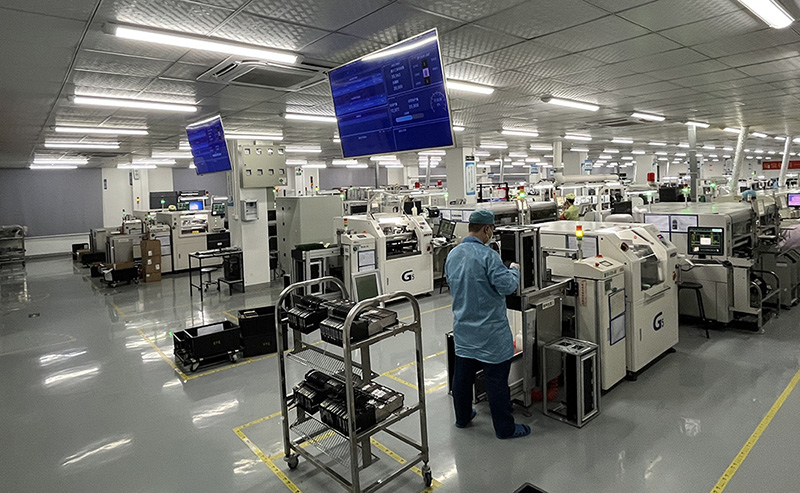

5. 高速貼片機的精準舞蹈

這是體現SMT貼片加工魅力的環節。面對密密麻麻的元件陣列，現代化貼片機猶如靈巧的舞者，在短時間內完成數千次精準定位。以下是我們的實戰心得：

① 飛達配置策略：根據元件用量統計結果，將常用電阻電容分配到雙通道高速頭，稀有元件放在單通道頭上；異形元件單獨編組，避免頻繁換料耽誤時間。

② 吸嘴選型秘訣：直徑φ4mm以下的微型元件使用陶瓷吸嘴，較大元件改用不銹鋼吸嘴；對于扁平封裝的SOIC，可選用帶真空吸附功能的特制吸嘴，提高拾取成功率。

③ 貼裝順序規劃：遵循“先低后高、先小后大”的原則，先貼裝0402及以下的小元件，再逐步過渡到插件類元件。遇到跨接線橋接的情況，適當調整貼裝順序以避免干涉。

④ 值得一提的是，近年來興起的模塊化貼片方案值得借鑒。即將整個電源板劃分為若干功能模塊，分別在不同的貼片線上并行生產，樶后統一組裝。這種方法特別適合多品種小批量訂單，能有效縮短交期。

6. 元器件貼裝

① 貼裝設備與原理：元器件貼裝工序主要依靠高速自動化的貼片機來完成。貼片機按照其工作原理可分為吸嘴式貼片機、夾持式貼片機等多種類型，其中吸嘴式貼片機應用樶為廣泛。吸嘴式貼片機通過吸嘴吸取元件，其吸嘴的種類繁多，可適配不同尺寸和形狀的元件。

如對于0402元件通常使用0.4mm的吸嘴。貼片機利用高精度的機械傳動系統和視覺對位系統，實現元件的精準貼裝。其核心部件包括貼裝頭、吸嘴、供料器、傳送帶以及視覺對位系統等。貼裝頭可同時安裝多個吸嘴，能夠快速地從供料器中吸取元件并將其貼裝到PCB上。

供料器負責將各類電子元件，如芯片、電阻、電容、電感等，以有序的方式排列并供給貼片機吸取，常見的供料器類型有卷帶式供料器、托盤式供料器、管式供料器等，不同類型的供料器適用于不同封裝形式的元件。

視覺對位系統則是貼片機的“眼睛”，通過攝像頭對PCB上的標記點和元件進行拍照識別，計算出元件與PCB之間的位置偏差，并實時調整貼片機的動作參數，確保元件能夠高精度地貼裝在預定位置上，目前主流設備的貼裝精度已達±25μm@3σ水平。

② 貼裝程序編制：在貼片開始前，需根據PCB的設計信息，如元件位置、類型、方向等，編制相應的貼片程序。貼片程序是貼片機運行的指令集，它詳細規定了貼片機在貼片過程中的每一個動作，包括吸嘴從哪個供料器位置吸取何種元件，以怎樣的路徑和速度將元件貼裝到PCB的哪個位置，及元件的貼裝角度和壓力等參數。

編制貼片程序需要操作人員具備豐富的經驗和專業知識，熟悉各種元件的封裝形式和貼裝要求，同時要熟練掌握貼片機編程軟件的操作方法。在編制過程中，要仔細核對PCB設計文件中的元件信息，確保程序的準確性。對于一些復雜的PCB板，可能還需要進行多次調試和優化，以提高貼片效率和質量，此外為了防止在貼片過程中出現元件貼錯、漏貼等問題。

還可以在程序中設置一些檢測和報警功能，如元件識別檢測、貼裝位置檢測等，當出現異常情況時，貼片機能夠及時停止運行并發出報警信號，提醒操作人員進行處理。

③ 貼裝過程與質量控制：貼片機運行時，首先通過傳送帶將已完成錫膏印刷的PCB輸送到貼片位置，然后貼片機的視覺對位系統對PCB上的標記點進行識別和對位，確定PCB的實際位置與方向，補償在傳輸過程中可能出現的位置偏差。

接著貼裝頭上的吸嘴按照預設的貼片程序，依次從供料器中吸取相應的元件，并在吸取元件后再次利用視覺對位系統對元件進行精確識別與定位，確保元件的方向和位置與PCB上的設計要求完全一致。隨后貼裝頭將元件快速、準確地貼裝到PCB上的錫膏印刷區域，貼裝壓力一般控制在0.5 - 2N范圍，避免對元件造成損傷。

在整個貼片過程中，操作人員需要密切關注貼片機的運行狀態，及時處理可能出現的問題，如供料器缺料、吸嘴堵塞、元件吸取不良等，同時要對貼裝后的PCB進行實時抽檢，檢查元件的貼裝位置、方向以及是否缺失等情況，重點監控QFP（四方扁平封裝）、BGA（球柵陣列封裝）等精密器件的貼裝偏移量，應控制在<焊盤寬度20%，確保貼片工序的準確性和質量。通過在貼片過程中實施嚴格的質量控制措施，可以有效降低產品的不良率，提高生產效率和產品質量。

7. 回流焊接——火候拿捏的終及考驗

回流爐的溫度曲線堪稱SMT貼片加工的“生命線”。不同類型的錫膏有不同的熔融特性，咇須量身定制相應的溫區設置。以無鉛錫膏為例，典型的七溫區設置如下表所示：

實際操作中還需借助測溫儀實時監測爐溫曲線，并與理論值對比修正，如冬季車間溫度較低時，適當延長預熱時間；夏季高溫潮濕季節，則要加強冷卻力度。另外，對于雙面都有元件的電源板，第貳次回流時應翻轉板材，并對第壹面采取局部屏蔽措施，防止已焊好的元件二次熔化。

8. AOI光學檢測——吹毛求疵的眼睛

即便前面的工序做得再好，也不可能完全杜絶不良品。這時候就需要AOI（Auto Optical Inspection）系統大顯身手。目前的AOI設備普遍具備彩色成像、多光譜照明等功能，能夠識別出以下幾種典型缺陷：

① 缺件/錯位：通過模板比對發現缺失或偏移的元件；

② 墓碑效應：一端未沾錫導致的直立現象；

③ 橋接/短路：相鄰焊點間的多余錫連接；

④ 空洞/裂紋：X射線透視下的隱藏缺陷。

為了提高檢出率，我們會定期更新AOI的程序庫，加入新的缺陷樣本進行訓練，同時安排經驗豐富的技術人員復判可疑點，避免誤判導致的過度維修。據統計經過嚴格校準的AOI系統，可以將漏檢率控制在千分之三以下，遠遠超過人工目檢的水平。

9. 回流焊接

① 回流焊接原理：回流焊接是SMT貼片加工中實現元件與PCB電氣連接的關鍵工藝。其基本原理是利用熱風循環或紅外線輻射等方式對貼片后的PCB進行加熱，使PCB上的錫膏在升溫過程中經歷預熱、升溫、回流、冷卻等不同的溫度階段。

在預熱階段，溫度通常設置在100℃ - 150℃，主要目的是使錫膏中的助焊劑成分充分揮發，同時對PCB和元件進行初步加熱，減少后續升溫過程中的熱沖擊。升溫階段，以適當的速率（一般為1 - 3℃/s）使溫度上升，讓錫膏逐漸達到熔化溫度。

回流階段，溫度達到峰值，一般在217℃ - 250℃之間，具體取決于焊錫膏的成分和熔點，此時焊錫膏中的焊錫粉熔化形成液態焊錫，進而潤濕元件引腳和PCB焊盤，在液態焊錫的表面張力作用下，實現良好的電氣連接和機械固定。

冷卻階段，以一定的速率（一般<4℃/s）降低溫度，使液態焊錫凝固，形成牢固的焊接點，完成元件與PCB的焊接過程?；亓骱附舆^程中，精確的溫度曲線控制是確保焊接質量的關鍵，不同類型的元件和PCB材料對溫度曲線的要求有所差異，需要根據實際情況進行優化和調整。

② 回流焊爐設置與工藝參數控制：回流焊爐通常由多個加熱區組成，每個加熱區可獨立控制溫度和時間，以形成特定的溫度曲線，滿足不同元件和PCB材料的焊接要求。在進行回流焊接前，需要根據PCB的尺寸、元件類型、焊盤面積以及錫膏特性等因素，對回流焊爐的溫度曲線進行精心設置和優化，一般預熱區的時間和溫度設置要確保助焊劑能夠充分揮發。

同時使PCB和元件均勻受熱，避免局部過熱；升溫速率應控制在合適范圍內，過快的升溫速率可能導致元件受損或PCB變形；回流峰值溫度和時間要保證焊錫能夠充分熔化并潤濕焊盤和引腳，但又不能過高或過長，以免造成元件過熱損壞或焊點氧化等問題，回流時間通常在30 - 120秒之間；冷卻速率也不宜過快，防止焊接點產生內部應力和缺陷，此外對于一些高偳的回流焊爐。

還可以控制爐內的氣氛，如采用氮氣保護，減少焊接過程中的氧化現象，提高焊接質量。在生產過程中，要定期使用溫度曲線測試儀對回流焊爐的實際溫度分布進行驗證，確保溫度曲線符合設定要求，及時發現和調整因設備老化、錫膏批次差異等因素導致的溫度偏差，保證回流焊接的穩定性和可靠性。

③ 焊接質量檢測：經過回流焊接后的PCB需要進行嚴格的焊接質量檢測，以確保焊點的質量和電氣連接的可靠性。常用的檢測方法包括目視檢查、自動光學檢測（AOI）、X射線檢測等。目視檢查主要由人工通過放大鏡或顯微鏡對焊接點的外觀進行觀察，檢查是否存在焊錫缺失、短路、虛焊、元件偏移等明顯缺陷。

這種方法簡單直觀，但對于一些細微的缺陷可能難以發現。AOI則利用光學原理和圖像處理技術，對PCB進行快速自動掃描，能夠檢測出焊錫量、焊接位置、元件極性等方面的異常，并且具有高精度、高效率的特點，可有效提高焊接質量檢測的可靠性，能夠檢測出0.1mm的元件偏移。

對于一些隱藏在元件底部或內部的焊接點，如BGA器件的焊接情況，需要采用X射線檢測技術，通過X射線穿透元件和PCB，形成內部結構的影像，從而對焊接點的質量進行準確評估，能夠解析0.05mm的焊球缺陷。通過多種檢測方法的結合使用，可以全面、準確地檢測出回流焊接過程中出現的各種質量問題，及時采取措施進行返修和改進，確保電源板的質量符合要求。

10. 插件與波峰焊（如有需要）

① 插件工序：在一些電源板的生產中，除了SMT貼片元件外，還可能存在部分需要通過插件方式安裝的元件，如較大功率的電感、變壓器、連接器等。插件工序通常在SMT貼片加工和回流焊接之后進行。操作人員根據PCB上的插件孔位置和元件標識，將相應的插件元件準確插入到PCB的插件孔中。

在插件過程中，要注意元件的引腳長度，確保引腳能夠順利穿過插件孔并在焊接后有合適的長度進行修剪，同時要保證元件的插入方向正確，對于有極性的元件，如電解電容、二極管等，咇須嚴格按照極性標識進行插入，否則會導致元件損壞或電源板功能失效。

為提高插件效率和準確性，部分企業會引入半自動或全自動插件設備，這類設備通過機械臂和視覺定位系統，能夠快速識別元件和插件孔位置，實現精準插件，尤其適用于批量生產場景。插件完成后，需對PCB進行初步檢查，確保元件無漏插、錯插、反插等問題，為后續波峰焊工序做好準備。

② 波峰焊工藝：當插件元件安裝完成后，若需要對插件引腳進行焊接，通常會采用波峰焊工藝，這也是SMT貼片加工電源板生產中常見的輔助焊接方式。波峰焊設備主要由助焊劑噴涂系統、預熱區、波峰焊接區和冷卻區組成。首先PCB板通過傳送帶進入波峰焊設備，助焊劑噴涂系統會在PCB底面（插件引腳所在面）均勻噴涂一層助焊劑，其作用是去除引腳和插件孔表面的氧化物，提高焊錫的潤濕性。

隨后PCB進入預熱區，在100℃ - 140℃的溫度下進行預熱，目的是讓助焊劑充分揮發，避免焊接時產生氣泡，同時減少PCB和元件因溫度驟升而受到的熱沖擊。接下來，PCB進入波峰焊接區，該區域的焊錫槽內裝有熔融狀態的焊錫（通常為Sn - Pb合金或無鉛焊錫），通過特殊的波峰發生器，使熔融焊錫形成特定形狀的波峰（如雙波峰、單波峰）。

當PCB經過波峰時，插件引腳和插件孔會與熔融焊錫充分接觸，焊錫在助焊劑的作用下潤濕引腳和孔壁，形成牢固的焊接點。焊接完成后，PCB進入冷卻區，在冷空氣或冷卻風扇的作用下快速降溫，使焊錫凝固，穩定焊接結構。波峰焊過程中，需嚴格控制焊錫溫度（一般為240℃ - 260℃，無鉛焊錫溫度稍高）、PCB傳輸速度（通常為1.2 - 1.8m/min）以及波峰高度等參數，這些參數的合理性直接影響焊接質量，需根據插件元件類型和PCB特性進行精準調整。

③ 插件與波峰焊質量檢測：波峰焊完成后，需對插件元件的焊接質量進行全面檢測。首先通過人工目視檢查，觀察插件引腳的焊接情況，查看是否存在焊點虛焊、假焊、漏焊、短路、焊錫過多或過少等問題，同時檢查元件是否有因焊接溫度過高而出現的損壞現象。

對于一些引腳密集或不易觀察的插件元件，可借助放大鏡或顯微鏡進行細致檢查，此外還可采用在線測試（ICT）設備對插件元件的電氣性能進行檢測，通過探針接觸PCB上的測試點，檢測插件元件的阻值、容值、電感量以及電路連通性等參數，判斷元件是否正常工作以及焊接是否可靠。若發現焊接缺陷，如虛焊、短路等，需及時進行返修處理，確保插件元件的焊接質量符合SMT貼片加工電源板的生產要求。

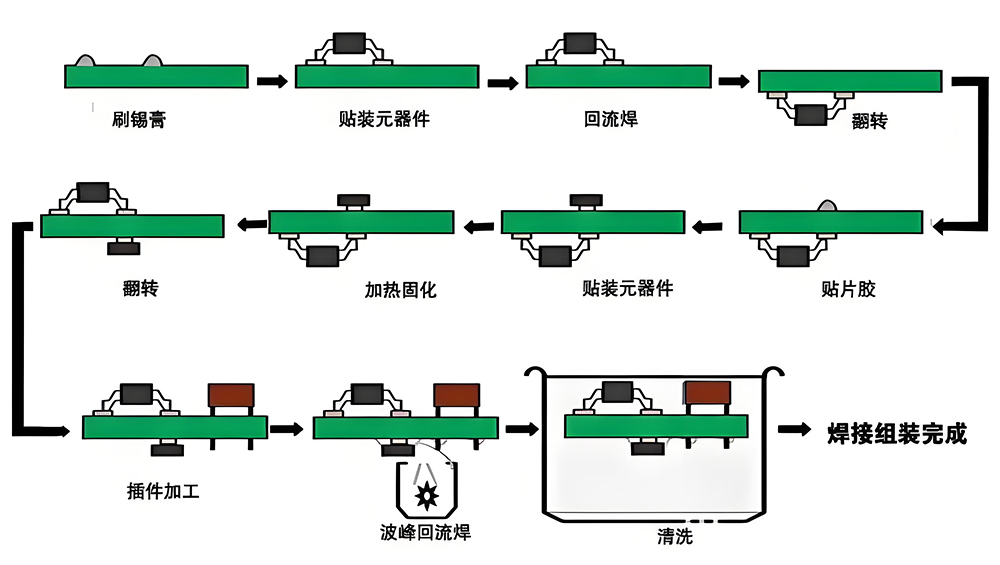

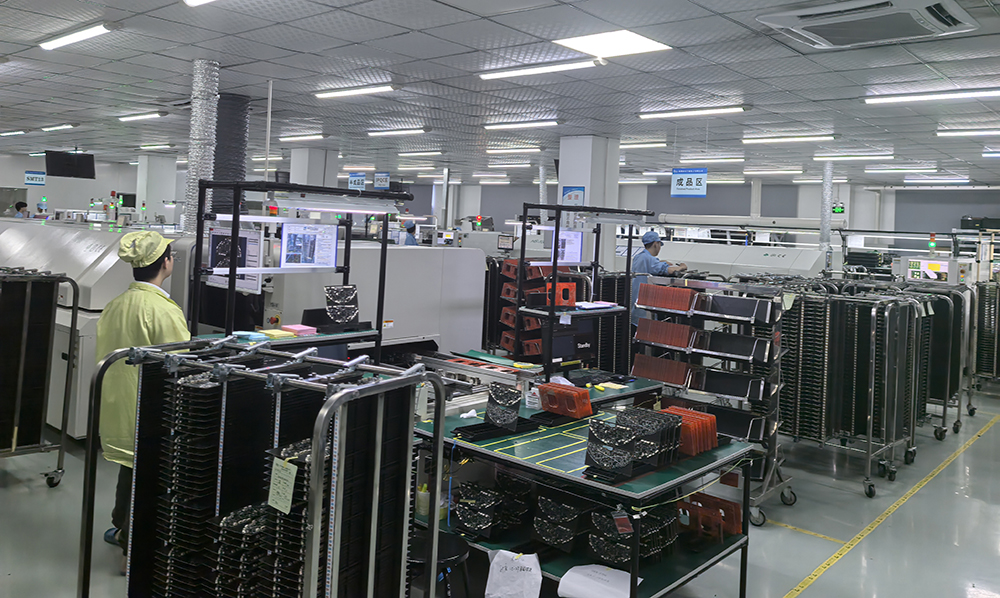

smt貼片加工電源板插件工藝流程圖

二、SMT貼片加工電源板插件后的檢測與返修

1. 全面檢測流程

① 外觀檢測：外觀檢測是SMT貼片加工電源板插件后檢測的首要環節，主要檢查PCB表面的整體狀況。除了之前提到的貼片元件和插件元件的焊接外觀外，還需檢查PCB表面是否有劃傷、變形、污染等問題，貼片元件和插件元件是否存在偏移、傾斜、缺失、損壞等情況，元件極性是否正確（如二極管、電容的正負極方向），焊盤是否有脫落、氧化等現象。

外觀檢測可采用人工目視結合，自動光學檢測（AOI）設備的方式進行。人工目視適用于初步篩查明顯缺陷，而AOI設備則能通過高清攝像頭和圖像處理技術，對PCB表面進行快速、精準的掃描，能夠識別出微小的元件偏移（如0.1mm以內的偏移）、焊點缺陷（如焊錫量偏差、橋連等）以及元件極性錯誤等問題，檢測效率高且準確性強，可有效避免人工檢測的疏漏，尤其適用于大批量生產的檢測場景。

② 電氣性能檢測：電氣性能檢測是判斷電源板是否具備正常工作能力的關鍵環節，主要通過專業的檢測設備對電源板的各項電氣參數進行測試。常用的檢測設備包括直流穩壓電源、示波器、萬用表、功率分析儀以及專用的電源板功能測試治具等。

檢測內容主要包括：電源板的輸入輸出電壓是否符合設計要求，如輸入電壓為220V AC時，輸出電壓是否穩定在預設的5V DC、12V DC等；輸出電流是否達到額定值，且在負載變化時是否能保持穩定；電源板的效率，即輸出功率與輸入功率的比值是否達到設計標準；紋波電壓，檢測電源輸出電壓中的交流成分，確保其在允許范圍內（一般要求紋波電壓<50mV），避免對后續電路造成干擾。

此外還需檢測電源板的過流保護、過壓保護、短路保護等功能是否正常，當出現異常情況時，電源板能否及時切斷電路或限制電流、電壓，保護自身和后續負載設備不受損壞。電氣性能檢測需在標準的測試環境下進行，溫度控制在25℃±5℃，濕度控制在45% - 75%，確保檢測結果的準確性和可靠性。

③ 可靠性檢測：為確保SMT貼片加工電源板在長期使用過程中的穩定性和可靠性，還需進行可靠性檢測?？煽啃詸z測主要模擬電源板，在實際使用過程中可能遇到的各種惡劣環境條件，測試其性能變化和耐受能力。常見的可靠性檢測項目包括：

3.1 高低溫循環測試：將電源板放入高低溫試驗箱中，在-40℃ - 85℃的溫度范圍內進行循環測試（如先在-40℃下保持2小時，再升溫至85℃保持2小時，為一個循環，共進行100 - 500個循環），測試后檢查電源板的外觀和電氣性能是否正常，判斷其對溫度變化的適應能力。

3.2 濕熱測試：將電源板置于濕熱試驗箱中，在溫度40℃±2℃、相對濕度90% - 95%的環境下放置1000小時，測試后檢查電源板是否出現焊點腐蝕、元件損壞、電氣性能下降等問題，評估其在潮濕環境下的可靠性。

3.3 振動測試：通過振動試驗臺對電源板施加一定頻率和振幅的振動（如頻率10 - 2000Hz，振幅0.1 - 2mm），模擬運輸或使用過程中的振動環境，測試后檢查電源板的元件是否有松動、焊點是否有脫落等情況，確保電源板在振動環境下仍能正常工作。

3.4 鹽霧測試：對于可能在戶外或潮濕含鹽環境中使用的電源板，需進行鹽霧測試。將電源板放入鹽霧試驗箱中，噴射濃度為5%的NaCl溶液霧，在35℃的溫度下持續測試48 - 96小時，測試后檢查電源板表面是否有腐蝕現象，電氣性能是否正常，評估其抗腐蝕能力。

2. 返修流程

① 缺陷識別與分類：在檢測過程中發現的缺陷，需進行準確識別和分類，為后續返修提供依據。根據缺陷類型，可將其分為貼片元件缺陷、插件元件缺陷以及PCB本身的缺陷。貼片元件缺陷主要包括元件偏移、缺失、極性錯誤、焊點虛焊、假焊、短路等。

插件元件缺陷主要有插件錯誤、引腳焊接不良（如虛焊、漏焊、短路）、元件損壞等；PCB缺陷則包括PCB變形、焊盤脫落、線路短路或斷路等。對于每一種缺陷，需詳細記錄其位置、數量、嚴重程度等信息，以便制定針對性的返修方案。

② 返修工具與材料準備：根據不同的缺陷類型，準備相應的返修工具和材料。常用的返修工具包括熱風槍（用于拆卸和焊接貼片元件，溫度可調節，一般為200℃ - 400℃）。

2.1電烙鐵（用于插件元件引腳的焊接和修整，烙鐵頭溫度控制在280℃ - 320℃）。

2.2吸錫器（用于去除多余的焊錫或拆卸元件時吸除引腳的焊錫）、鑷子（用于夾取小型貼片元件）.

2.3返修臺（專業的貼片元件返修設備，可精準控制溫度和加熱區域，適用于BGA、QFP等精密元件的返修）等。

2.4返修材料主要包括焊錫絲（根據需要選擇有鉛或無鉛焊錫絲，直徑一般為0.3 - 0.8mm）、助焊劑（用于提高焊錫的潤濕性，減少氧化）、清潔棉簽和清潔劑（用于清潔PCB表面的焊錫殘渣和污染物）以及備用的貼片元件和插件元件（確保規格型號與原元件一致）。

③ 返修操作步驟：

3.1 貼片元件返修：若貼片元件存在偏移、虛焊等缺陷，首先用熱風槍配合專用噴嘴，在合適的溫度和風速下對元件進行加熱，待元件焊點的焊錫熔化后，用鑷子輕輕調整元件位置至正確狀態，待焊錫凝固后停止加熱，完成偏移矯正；若元件損壞或需要更換，用熱風槍加熱元件，使焊點焊錫熔化，用鑷子將元件取下。

然后用吸錫器或吸錫帶清除焊盤上多余的焊錫，用清潔劑清潔焊盤，接著在焊盤上涂抹少量助焊劑，用鑷子將新元件準確放置在焊盤上。樶后用熱風槍加熱元件，使焊錫熔化并形成良好的焊點，冷卻后檢查焊接質量。對于BGA等精密元件，需使用返修臺進行返修，通過精準的溫度曲線控制，確保元件拆卸和焊接過程中不損壞PCB和周邊元件。

3.2 插件元件返修：若插件元件存在虛焊、假焊問題，用電烙鐵加熱焊點，同時添加適量焊錫絲，使焊錫充分潤濕引腳和焊盤，形成可靠焊點；若元件插反或損壞，首先用電烙鐵加熱焊點，待焊錫熔化后，用鑷子或尖嘴鉗將元件引腳從插件孔中拔出，然后用吸錫器清除插件孔內的殘留焊錫，確保插件孔通暢，接著將新元件按照正確方向插入插件孔，樶后用電烙鐵對引腳進行焊接，焊接完成后修剪多余的引腳（一般保留1 - 2mm長度）。

3.3 PCB缺陷返修：若PCB出現輕微劃傷但未傷及線路，可用絕緣漆涂抹在劃傷處，待干燥后恢復絕緣性能；若焊盤脫落，需先清理脫落處的殘留焊錫和雜質，然后用導線（直徑與元件引腳匹配）將元件引腳與相關線路連接起來，再用焊錫固定；若PCB出現短路，需用放大鏡找到短路點，用小刀或砂紙輕輕去除短路處的焊錫或銅箔，確保線路斷開，然后用清潔劑清潔該區域，避免殘留雜質導致再次短路。

④ 返修后檢測：返修完成后，需對電源板進行再次檢測，確保缺陷已徹底修復且未引入新的問題。首先進行外觀檢測，檢查返修部位的元件安裝是否正確、焊點是否飽滿、有無焊錫殘渣等；然后進行電氣性能檢測，重新測試電源板的輸入輸出電壓、電流、效率、紋波等參數，確保其符合設計要求。

對于進行過可靠性檢測后返修的電源板，還需根據實際情況進行針對性的可靠性復測，如高低溫循環測試或振動測試，驗證返修后的電源板仍具備良好的可靠性。只有經過檢測確認合格的電源板，才能進入后續的組裝或出廠環節。

三、前期籌備：筑牢品質根基的第壹步

萬事開頭難，良好的開端等于成功的一半。對于電源板的SMT貼片加工而言，前期準備工作如同大廈之基石，稍有疏漏便可能導致后期返工甚至報廢。本章節將從設計評審、物料管理、鋼網制作三個維度展開論述，助您構建起堅不可摧的質量防線。

1. DFM可制造性分析——防患于未然的智慧之舉

拿到客戶提供的原理圖和PCB布局圖后，首要任務并非急于投產，而是進行嚴格的DFM審核。針對電源板的特殊性質，需重點關注以下幾點：

① 熱設計匹配度：檢查功率MOSFET、整流橋堆等發熱大戶周圍的銅箔面積是否足夠，有無預留散熱焊盤；確認高發熱區域與其他敏感元件的空間距離是否符合安規要求。

② 高壓防護間距：初級側與次級側之間的爬電距離應滿足IEC60950標準，尤其注意變壓器跨接處的間隙寬度。若原設計存在不足，應及時反饋修改，避免因絕緣失效引發安全事故。

③ 元器件選型合理性：評估所選SMD元件的封裝尺寸是否適合當前產線能力，例如某些異形電容可能需要定制吸嘴；核對BOM表中是否存在多Pin連接器或非標件，提前規劃特殊載具。

④ 測試點布局便利性：為確保ICT/FCT測試覆蓋率，建議在關鍵節點增設工藝邊測試點，便于自動測試設備探針接觸。

⑤ 通過上述審查，可將70%以上的潛在問題扼殺在搖籃之中，大幅減少試產階段的調試時間。值得注意的是，優秀的DFM報告還會標注出哪些位置適合使用紅膠固化工藝，哪些區域需加強助焊劑噴涂，這些都是后續編程的重要依據。

2. 物料管控——追溯體系的源頭活水

電源板所用物料種類繁多，僅電阻一項就可能包含多種阻值規格，加之電感、電容均有特定朝向要求，一旦混料后果不堪設想。為此，我們建立了三級物料管理體系：

① 一級分類編碼：按照IPC-7387標準對所有元器件賦予唯壹身份碼，并在倉庫管理系統中建立對應數據庫。每當新批次物料入庫時，系統自動生成二維碼標簽，記錄供應商批號、有效期等信息。

② 二級防靜電包裝：所有ESD敏感元件均采用防潮防靜電袋密封存放，濕度卡實時監控環境濕度，確保儲存條件符合JEDEC J-STD-033規范。

③ 三級上線前核查：操作員領取物料時，需掃描物料條碼并與工單信息比對，防止錯料；上料前再次用放大鏡檢查元件極性標記，杜絕反向安裝。

④ 特別提醒，對于鋁電解電容這類有極性的元件，咇須在系統中設置強制校驗環節，否則極易造成通電爆炸事故，此外貴重物料如IC控制器可采用稱重法復核數量，誤差范圍控制在±0.5%以內。

3. 鋼網設計與開口優化——決定焊接質量的靈魂窗口

鋼網的好壞直接影響錫膏轉移效率，進而影響焊接效果。針對電源板的特點，我們在鋼網設計上有如下訣竅：

① 厚度選擇原則：一般厚膜電路選用0.12mm不銹鋼網，薄壁細間距區域局部減薄至0.10mm；若涉及BGA封裝，則推薦激光切割階梯式鋼網，兼顧不同高度元件的需求。

② 開口形狀設計：方形Pad優先采用45°倒角開口，圓形焊盤則保持同心圓開口；對于QFP封裝的鷗翼引腳，開口寬度約為引腳寬度的80%-90%，兩端略微內收以防止連錫。

③ 防偏移固定裝置：在鋼網四周加裝定位銷釘，配合印刷機臺面的定位孔，確保每次印刷的位置偏差小于±2μm。

④ 完成設計的鋼網需經過三維測量儀檢測開口尺寸，并用試用板進行實際印刷驗證。觀察錫膏填充率是否達標，邊緣是否整齊，必要時調整開口比例。一個好的鋼網就像精確的模具，能為后續工序奠定堅實基礎。

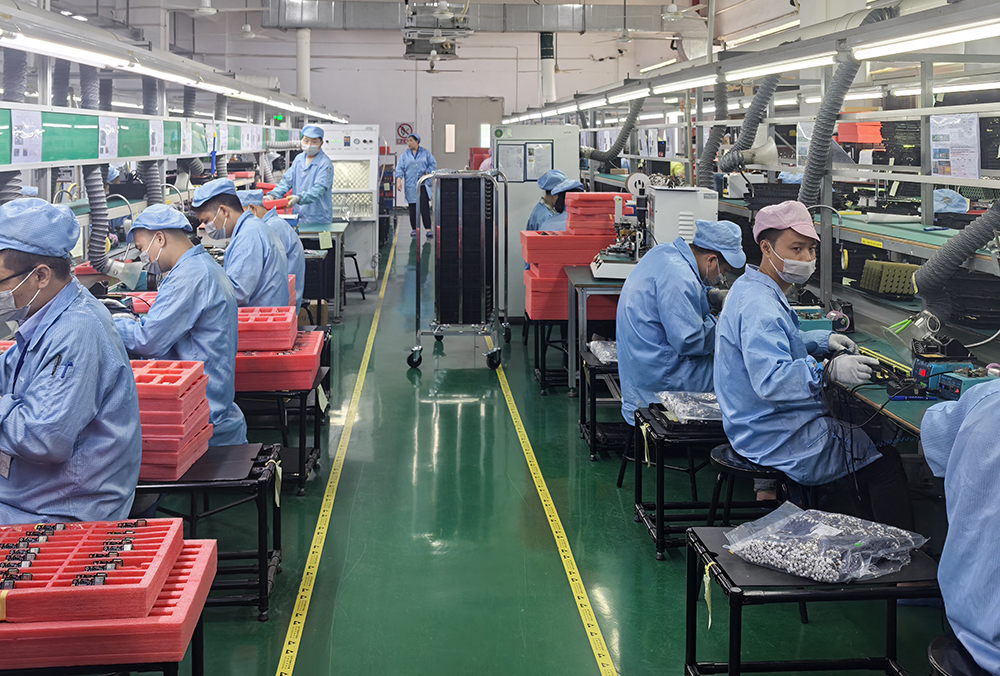

smt貼片加工電源板插件工藝流程操作圖

4. PCB板的設計與制作

① 設計階段：設計人員需要綜合考慮電源板的功能需求、電氣性能以及尺寸限制等多方面因素。運用專業的電子設計自動化（EDA）軟件，如Altium Designer、Cadence等，精心繪制出PCB的原理圖與布局圖。原理圖清晰明確地展示了各個電子元件之間的電氣連接關系，是電路工作的基礎架構；而布局圖則細致規劃了元件在PCB上的相對位置與排列方式，直接影響到后續貼片和插件工序的可行性與效率。

在設計過程中，要充分考量元件的封裝形式，不同的封裝形式在尺寸、引腳排列等方面存在差異，需確保其與PCB的焊盤設計精準匹配，同時布線規則也至關重要，要遵循相關標準，合理規劃線路走向，避免線路交叉、短路等問題，還要考慮信號完整性，對于高頻信號線路，嚴格遵循特定的布線間距和阻抗匹配要求，以防止信號干擾和反射現象的發生，確保電源板在實際運行中的穩定性和可靠性。

此外散熱需求也是設計時不可忽視的因素，合理布局發熱元件，并設計有效的散熱路徑，保證電源板在長時間工作過程中能保持良好的散熱性能，避免因過熱導致性能下降甚至損壞。

② 制作階段：當PCB設計完成后，需將設計數據轉換為PCB制造所需的生產文件，如Gerber文件，它詳細記錄了線路圖形的制作信息，用于指導PCB生產廠家進行線路蝕刻等工藝操作；鉆孔文件則明確了PCB上鉆孔的位置與尺寸，確保后續插件工序中元件引腳能夠準確插入。這些生產文件被發送至專業的PCB制造廠商，廠商會運用一系列復雜的工藝進行加工制造。

其中包括線路的蝕刻，通過化學腐蝕等方法去除不需要的銅箔，留下精確的電路線路；孔金屬化處理，使鉆孔的內壁鍍上一層金屬，實現不同層之間的電氣連接；對于多層板，還需進行層壓工藝，將各個單層面板牢固地壓合在一起；樶后進行表面處理，常見的有浸金、噴錫等方式，以提高PCB表面的可焊性和抗氧化能力。

制造完成的PCB要經過嚴格的質量檢測，包括線路連通性測試，確保電路線路無斷路、短路等問題；尺寸精度測量，保證PCB的外形尺寸符合設計要求；平整度檢測，防止PCB出現彎曲、變形等情況，只有各項指標均滿足要求的PCB才能進入后續的SMT貼片加工和插件環節。

5. 元器件的準備

① 篩選與檢驗：用于電源板插件的元器件咇須經過嚴格的篩選與檢驗流程，這是保證電源板質量的重要前提。所有元器件都要確保其規格型號與設計要求完全一致，每一個電阻、電容、電感、芯片等元件都有特定的參數指標。

如電阻的阻值、電容的容值、電感的電感量以及芯片的功能特性等，咇須精確無誤，同時要對元器件的質量進行全面檢測，通過專業的檢測設備和方法，檢查元器件是否存在外觀缺陷，如引腳變形、封裝破損等，這些缺陷可能會影響元器件的焊接質量和電氣性能。

對于關鍵元器件，如集成電路（IC）等，更要嚴格把控其來源，確保其質量可靠、性能穩定，避免使用次品或仿冒品，因為這些不良元器件一旦應用到電源板上，極有可能導致電源板出現故障，影響整個電子產品的正常運行。

② 分類與存儲：經過篩選和檢驗合格的元器件，需要進行合理的分類與妥善的存儲。根據元器件的類型、規格、封裝形式等特征進行分類存放，便于在插件過程中快速準確地取用，如將電阻、電容、電感等無源元件分別放置在不同的存儲區域，并按照阻值、容值、電感量的大小進行有序排列；對于集成電路等有源元件，則要采取特殊的防靜電措施，存儲在防靜電的包裝材料或容器中，防止靜電對其造成損壞。

同時要注意存儲環境的控制，保持存儲環境的溫度、濕度在適宜的范圍內，避免因環境因素導致元器件性能下降或損壞。對于一些對濕度敏感的元器件，如某些芯片，還需遵循特定的濕度敏感等級（MSL）要求進行存儲和使用，開封后的元器件要在規定的時間內完成插件和焊接操作，以確保其質量和可靠性。

五、插件工序銜接：傳統與現代的完鎂融合

雖然SMT貼片加工已經占據了大部分江山，但在電源板的生產中，仍然有一些無法被替代的插件元件，比如大容量電解電容、帶螺絲固定的散熱器、接線端子等。如何將這些“大塊頭”平穩地嵌入到現有的SMT流程中，考驗著工廠的綜合協調能力。

1. 波峰焊前的預處理

由于插件元件通常較高，直接參與回流焊容易造成陰影效應，導致底部焊點不牢固。因此，常規做法是將插件工序放在回流焊之后，采用選擇性波峰焊的方式進行補焊。在此之前，需要進行以下準備工作：

① 手工預裝：由熟練工人按照圖紙將插件元件插入對應的通孔，并用夾具臨時固定；

② 助焊劑涂抹：對插件引腳噴灑適量的水溶性助焊劑，增強潤濕效果；

③ 預烘烤除濕：將裝有插件的PCB放入烘箱，在120℃條件下烘烤半小時，驅除潮氣。

2. 選擇性波峰焊的實施要點

與傳統拖拽式波峰焊相比，選擇性波峰焊具有更高的靈活性和經濟性。它的工作原理是通過編程控制的噴嘴，只對需要焊接的部位噴射熔融的錫波。操作時要把握以下幾個關鍵點：

① 噴嘴口徑匹配：根據插件引腳的數量和間距選擇合適的噴嘴型號，確保所有引腳都能同時浸入錫液；

② 傾斜角度調整：為了使錫液更好地包裹引腳，噴嘴通常傾斜一定角度（約5°~10°）；

③ 氮氣保護氛圍：充入氮氣可以減少氧化渣的產生，延長噴口壽命，同時提升焊接光澤度。

④ 需要注意的是，波峰焊的溫度要比回流焊略高，大約高出20~30℃，這樣才能保證較大的金屬截面充分浸潤。焊完后要用斜口鉗修剪多余的引腳，并用酒精清洗殘留的松香。

3. 分板與磨板——收官階段的精細打磨

樶后的分板工序看似簡單，實則暗藏玄機。電源板往往含有鋒利的邊緣和毛刺，如果處理不當，可能在運輸或裝配過程中劃傷手指或損壞其他部件。我們的做法是：

① V-Cut路線優化：在PCB設計階段就規劃好V形切割線，避開密集的走線區域；

② 脈沖熱分板機應用：相比傳統的鋸片分板，脈沖熱分板機產生的應力更小，不易引起陶瓷電容開裂；

③ 邊緣打磨拋光：使用金相砂紙輕輕打磨切割面，直至手感光滑無棱角。

至此一塊完整的電源板終于誕生。但它還不能馬上發貨，還需要經過一系列的電氣性能測試和老化試驗，只有全部合格才能貼上合格證出廠。

六、質量保證體系：編織全方位的安全網

在整個SMT貼片加工流程中，質量管理就像一張無形的大網，籠罩著每一個環節。除了前面提到的SPI、AOI之外，我們還建立了多層次的質量保障機制：

1. 首件確認制度：每個班次開始前，咇須制作首件并進行全功能測試，簽字存檔后方可繼續生產；

2. 過程巡檢機制：IPQC每小時抽檢一次，重點檢查錫膏印刷厚度、貼片偏移量、焊接外觀等關鍵指標；

3. 終檢抽查比例：成品下倉前，按GB/T 2828.1抽樣方案進行AQL=0.65的抽樣檢驗；

4. 可靠性實驗：抽取一定比例的產品進行冷熱沖擊試驗、鹽霧試驗、振動試驗，模擬極偳工作環境下的耐受能力。

5. 正是這套嚴密的質量體系，讓我們的產品不良率長期穩定在萬分之一以下，贏得了眾多世界五百強企業的信賴。
