smt貼片加工廠車間溫度對貼片機的影響有哪些？

SMT貼片加工溫度過高會導致電子元器件膨脹，尺寸變化可能引發貼裝偏移或壓力不穩，降低良品率；溫度過低則可能使焊膏黏度增大，影響印刷精度。此外極偳溫度還會加速設備機械部件的磨損，縮短貼片機壽命，因此維持恒溫環境（通常22-28℃）是保障貼片精度、減少故障的關鍵，直接影響生產效率和產品可靠性，本文將深入探討smt貼片加工廠車間溫度對貼片機的影響有哪些？并為企業提供科學的溫控解決方案。

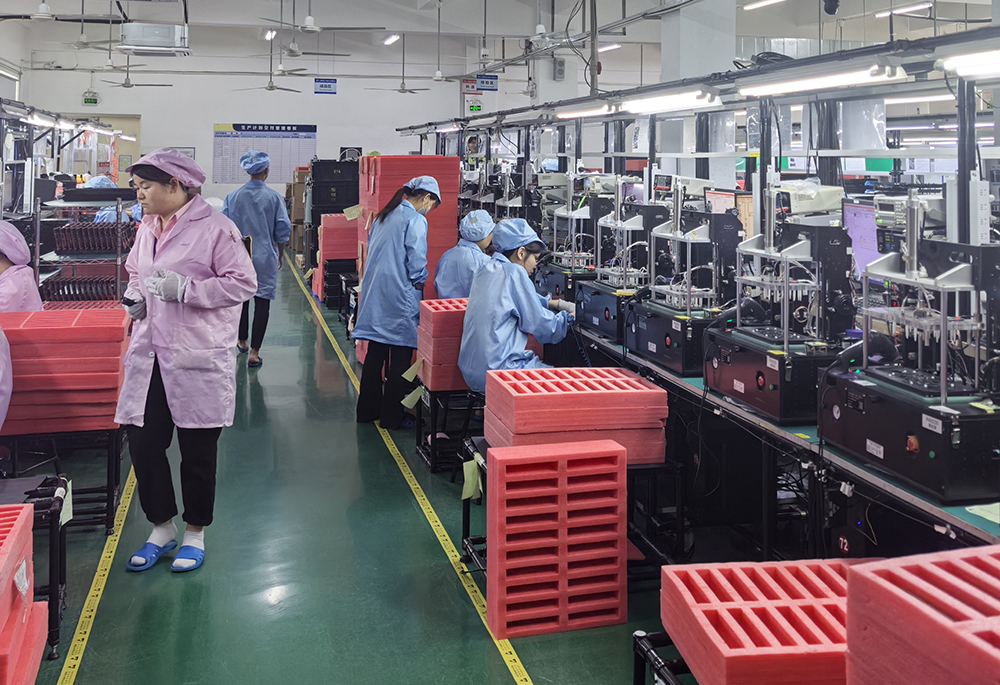

smt貼片加工廠車間圖

一、溫度對SMT貼片機運行的核心影響

SMT貼片加工的核心在于將微小元件（如0201、01005封裝）精準貼裝到PCB板上，這一過程依賴貼片機的機械臂、吸嘴、視覺識別系統等多環節協同工作。車間溫度的異常波動會通過以下路徑影響設備性能：

1. 溫度波動與錫膏性能的蝴蝶效應

在SMT貼片加工中，錫膏是連接元器件與PCB板的介質，其活性與流動性直接受溫度影響。

1.1 溫度范圍：多數SMT車間要求溫度控制在23±3℃或24±2℃，若超出15~35℃的極限范圍，將引發連鎖反應。

1.2 高溫危害：溫度過高會導致錫膏中的助焊劑提前揮發，加速氧化，降低焊接活性，引發虛焊、焊點空洞等問題。

1.3 低溫隱患：溫度過低時，錫膏黏度增大，印刷時易出現拉尖、漏印，且回流焊中熔融不充分，導致冷焊缺陷。

2. 設備精度與穩定性的溫度敏感癥

貼片機作為高精密設備，其機械結構與電子元件對溫度極為敏感。

2.1 熱膨脹效應：溫度波動會導致設備金屬部件發生微米級形變，影響貼裝坐標精度，如西門子貼片機明確要求車間溫度穩定在23±3℃，以避免定位偏差。

2.2 潤滑性能下降：高溫環境下，設備導軌潤滑油黏度降低，加速機械磨損；低溫則可能凝結油劑，增加運行阻力。

3. 靜電風險的溫度推手

車間溫度與濕度密切相關。當溫度偏高且濕度低于40%RH時，空氣干燥易產生靜電，導致貼片機吸嘴吸附元件不穩，甚至擊穿精密IC。

4. 機械部件熱脹冷縮：貼片機的鋼制軌道、絲桿、皮帶等部件在溫度變化下會產生微米級變形，如室溫每升高1℃，鋼質材料膨脹系數約為0.012mm/m。對于高精度貼片機（通常精度要求±0.025mm），僅需3-5℃的溫差即可導致定位偏移，引發貼裝偏差。

5. 吸嘴吸附力下降：貼片機吸嘴通過負壓吸附元件，而溫度升高會降低空氣密度，削弱吸附力。實驗數據顯示，當車間溫度從22℃升至30℃時，吸嘴對0402元件的吸附成功率可能下降15%-20%。

6. 視覺系統失準：貼片機的光學校準系統依賴穩定的環境光和熱條件。溫度波動會導致鏡頭鏡片折射率變化、光源亮度衰減，進而影響元件識別精度。某品牌貼片機實測表明，溫度波動超過±2℃時，視覺識別誤判率會提升至正常值的2-3倍。

7 案例佐證：某SMT工廠在夏季未開啟恒溫系統時，貼片機連續生產4小時后，不良率從0.8%飆升至3.2%。經排查，設備軌道因受熱膨脹導致Y軸定位偏移，更換溫控車間后問題消失。

二、元件與材料的溫度敏感鏈

SMT貼片加工涉及的元器件（如IC、電容、BGA封裝）和輔材（錫膏、膠水）對溫度極為敏感，車間環境失控可能引發連鎖反應：

1. 錫膏特性劣化：錫膏印刷是SMT前端工序的關鍵步驟，其黏度、流變性與溫度密切相關。當車間溫度超過25℃時，錫膏易出現坍塌、氧化加速等問題。某品牌錫膏測試顯示，溫度每升高5℃，印刷后錫膏坍塌率上升8%-12%。

2. 元件應力損傷：陶瓷電容、芯片等元件在溫差過大時，內部應力分布不均可能導致裂紋，如某批次0201電容在車間溫度驟變（晝夜溫差超10℃）后，上板裂損率高達0.5%。

3. PCB板翹曲：高溫環境下，FR-4板材的熱膨脹系數（約13-18ppm/℃）遠高于金屬焊盤，導致PCB板局部翹曲。實測表明，當車間溫度超過30℃時，0.8mm厚度的PCB板拱起量可達0.2mm，直接影響貼裝平整度。

4. 數據支撐：IPC標準（IPC-J-STD-003）明確要求，SMT車間溫度需控制在19-28℃范圍內，濕度保持在40%-60%RH。超出此范圍，制程缺陷風險將顯著增加。

三、能效與成本的隱形推手

車間溫度不僅關乎品質，更與生產成本息息相關。以一臺每小時產能15萬點的高速貼片機為例，溫度管理不善可能帶來以下隱性成本：

1. 設備損耗加劇：軸承、電機等部件在高溫下潤滑效率下降，長期運行會加速磨損。某品牌貼片機維護數據顯示，車間溫度每升高5℃，設備年度維修成本增加約15%。

2. 能耗浪費：為抵消高溫影響，部分工廠盲目調低空調溫度，導致電力成本攀升。實際測算表明，將車間溫度從26℃降至22℃，能耗增加30%以上，且邊際收益遞減。

3. 返修成本攀升：溫度失控引發的貼裝偏移、錫膏印刷不良等問題，往往需要后端返修（如X-ray檢測、補焊），綜合成本可達正常生產的2-5倍。

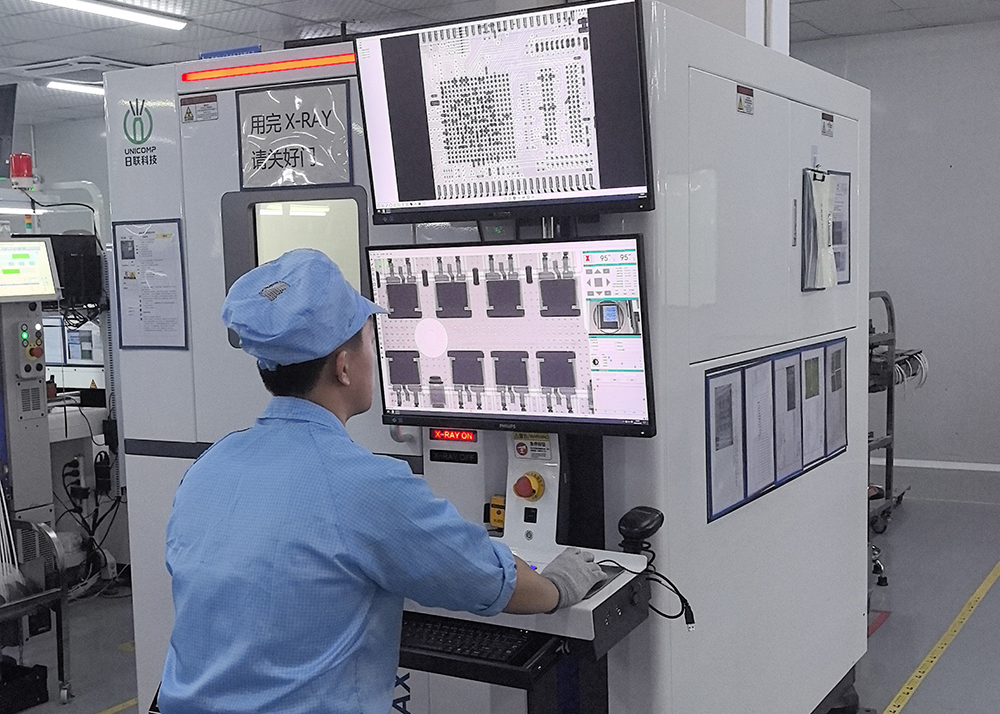

smt貼片加工廠車間圖

四、SMT貼片加工車間的溫度控制策略

面對溫度挑戰，成熟的SMT貼片加工廠需構建系統化解決方案：

1. 智能化溫控系統的應用

2025年物聯網（IoT）與AI技術已深度融入SMT車間管理。部署溫濕度傳感器（如霍尼韋爾HMC系列）與SCADA系統聯動，實時調節空調、加濕器等設備。部分高偳工廠采用機器學習算法預測溫漂趨勢，提前干預。

1.1 實時監控：通過分布式溫濕度傳感器與中央控制系統，實現車間全域溫度波動≤1℃。

1.2 自適應調節：結合歷史數據與生產計劃，空調系統可動態調整送風量，確保高負荷生產時溫度穩定。

2. 分區溫控與局部優化

將車間劃分為貼裝區、印刷區、檢測區等獨立溫控單元，避免設備密集發熱導致的局部升溫，如貼裝區可設置在氣流上游，遠離回流焊爐等熱源。

2.1 設備區：貼片機周邊設置獨立溫控單元，避免回流焊爐等熱源干擾。

2.2 錫膏存儲區：嚴格保持20~25℃，配合冷藏柜保存，防止活性衰減。

3. 人員操作規范的強化

3.1 穿戴防護：員工需著防靜電服，減少人體散熱對局部溫度的影響。

3.2 快速響應機制：制定溫度異常應急預案，如備用空調啟動、生產線速調整等。

4. 設備預熱與校準：每日開機前對貼片機進行30分鐘預熱，使其機械部件與環境溫度平衡；每月校準視覺系統，補償熱變形誤差。

5. 工藝參數動態調整：根據季節溫差優化錫膏粘度、貼裝壓力等參數，如夏季可將錫膏冷藏溫度從5℃調至3℃，降低回溫時間對活性的影響。

車間溫度看似細微，卻是SMT貼片加工中牽一發而動全身的關鍵變量。從設備精度到元件可靠性，從生產成本到交付周期，科學的溫度管理是企業構筑競爭壁壘的隱形武 器。未來01005、3D打印等技術普及，溫控要求將愈發嚴苛，唯有將環境控制融入生產基因的企業，方能在精密制造賽道中行穩致遠。

五、案例解析：溫度優化帶來的效益躍升

以某深圳電子企業為例，其SMT貼片加工車間通過升級恒溫系統，將溫度波動從±5℃壓縮至±1℃，結果顯著：

1. 良率提升：焊接缺陷率從1.2%降至0.3%，年節省返修成本超200萬元。

2. 設備壽命延長：貼片機故障率下降40%，維護周期延長30%。

六、綠色溫控與可持續發展

2025年SMT貼片加工行業正探索更環保的溫控方案：

1. 余熱回收：利用回流焊爐廢熱為車間供暖，降低能耗。

2. 相變材料應用：在建筑墻體中嵌入儲能材料，平抑晝夜溫差。

七、選擇專業伙伴，鑄就品質基石

在SMT貼片加工領域，環境控制是品質的生命線。百千成電子科技（深圳）有限公司，憑借十年行業經驗與全流程智能化溫控系統，為客戶提供高精度、低能耗的貼片加工服務。無論是消費電子、醫療設備還是汽車電子領域，百千成均能以嚴苛的溫度管理保障產品卓樾性能。現面向深圳及周邊地區承接中小批量急單、大批量代工，歡迎垂詢合作，共創電子制造新標桿！

在深圳這座全球電子產業重鎮，百千成科技憑借15年SMT貼片加工經驗，深知溫度管理的極偳重要性。公司配備海瑞思恒溫恒濕車間（±1℃精度）、全自動環境監測系統，并通過ISO 13485醫療器械認證，確保從01005元件到BGA封裝的全制程穩定性。無論是消費電子、汽車電子還是醫療終端產品，百千成均可提供定制化溫控方案，助力客戶降低不良率30%以上。現開放深圳地區貼片加工訂單，支持0元打樣、批量高效交付。

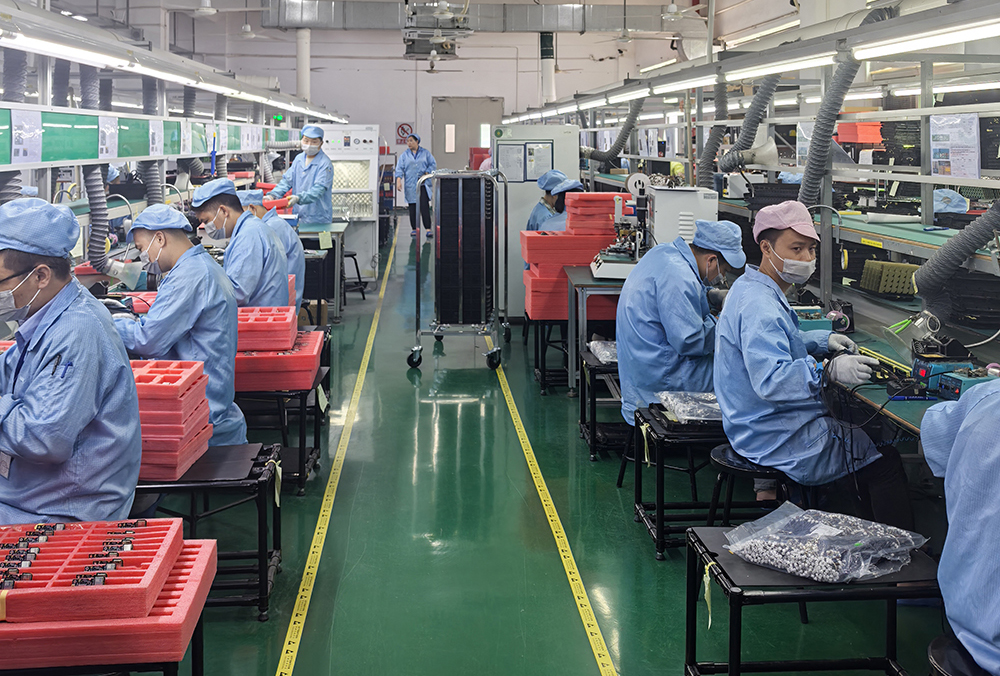

smt貼片加工廠車間圖

貼片機的性能與車間溫度密切相關。當溫度超出適宜范圍（如高于30℃或低于15℃），設備的氣動元件可能出現反應遲滯，吸嘴吸附力波動，導致元件丟料或錯位，此外溫度異常會影響錫膏活性，導致焊接空洞或虛焊。長期處于非恒溫環境還會加速電子元件氧化，增加設備靜電風險，因此精準控溫不僅是工藝要求，更是保障設備高效、穩定運行的必要條件。
