百千成PCBA加工鐳雕設備車間

在電子產業高速迭代的2025年，PCBA加工車間作為智能終端、汽車電子、工業控制等領域的“心臟制造環節”，正面臨前所為有的精度與效率挑戰。當芯片封裝向更小尺寸演進、線路布局追求及致密度、產品追溯要求全流程數字化時，鐳雕設備憑借“冷加工、高精度、非接觸”的技術特性，成為PCBA加工車間突破工藝瓶頸、實現智能化升級的關鍵利器。

從FPC柔性電路板的天線精密蝕刻，到PCBA板面二維碼的永久性標識，鐳雕設備在毫厘之間，重塑著電子制造的精度邊界，也為PCBA加工車間的柔性生產、品質管控注入全新動能。

一、PCBA加工車間對鐳雕工藝的剛性需求

① 精度革命：微米級加工成生存底線

PCBA加工車間的主流產品已邁入“毫米級板厚、微米級線寬”時代。以智能手機主板為例，主流間距已縮小至0.2mm以內，傳統油墨噴碼、機械雕刻在0.1mm級字符與電路修飾上力不從心——油墨易脫落導致追溯失效，機械力易損傷PCB基材。

而鐳雕設備通過激光與材料的“光熱/光化學作用”，可實現±0.01mm的定位精度，即便在0.1mm厚的FPC柔性板上雕刻天線走線，也能保證邊緣光滑無毛刺，為高頻信號傳輸提供穩定物理基礎。這種精度優勢，讓鐳雕成為PCBA車間“細間距元件貼裝、高密度互連（HDI）板加工”的標配工藝。

② 工藝多元：覆蓋全流程的“柔性工具”

PCBA加工車間的生產場景復雜多元，鐳雕設備憑借工藝靈活性成為“多面手”：

1. 絕緣層去除：在多層板盲埋孔加工中，鐳雕可精準去除FR4板材上的阻焊層，替代化學腐蝕法，避免廢液污染與基材腐蝕風險；

2. 字符與二維碼打標：滿足RoHS、REACH等環保法規下，激光打標永久性、耐腐蝕的特性，讓PCBA板面序列號、批次碼、追溯二維碼經得住高溫焊接、潮濕老化等嚴苛測試；

3. 功能型加工：如給陶瓷基板激光打孔實現層間互聯，或對功率元件焊點進行激光重熔強化，拓展PCBA的功能邊界。

4.這種“一設備多工藝”的特性，讓PCBA加工車間無需為，不同工序采購多套設備，大幅壓縮產線占地與運維成本。

③ 效率突圍：自動化產線的“速度引擎”

PCBA加工車間的OEE（設備綜合效率）提升，核心在于產線節拍的精準控制。傳統人工打標或半自動設備需頻繁上下料、調試參數，而智能鐳雕設備可與PCBA車間的SMT貼片機、回流焊爐等設備聯動，通過MES系統接收生產指令，自動切換打標文件、調整激光參數。

以某汽車電子PCBA車間為例，引入高速鐳雕系統后，單板打標時間從15秒壓縮至3秒內，且支持24小時不間斷生產，產線日產能提升200%。更關鍵的是鐳雕的非接觸式加工，避免了機械應力對PCBA的損傷，使一次良率穩定在99.8%以上，從根源上減少返工成本。

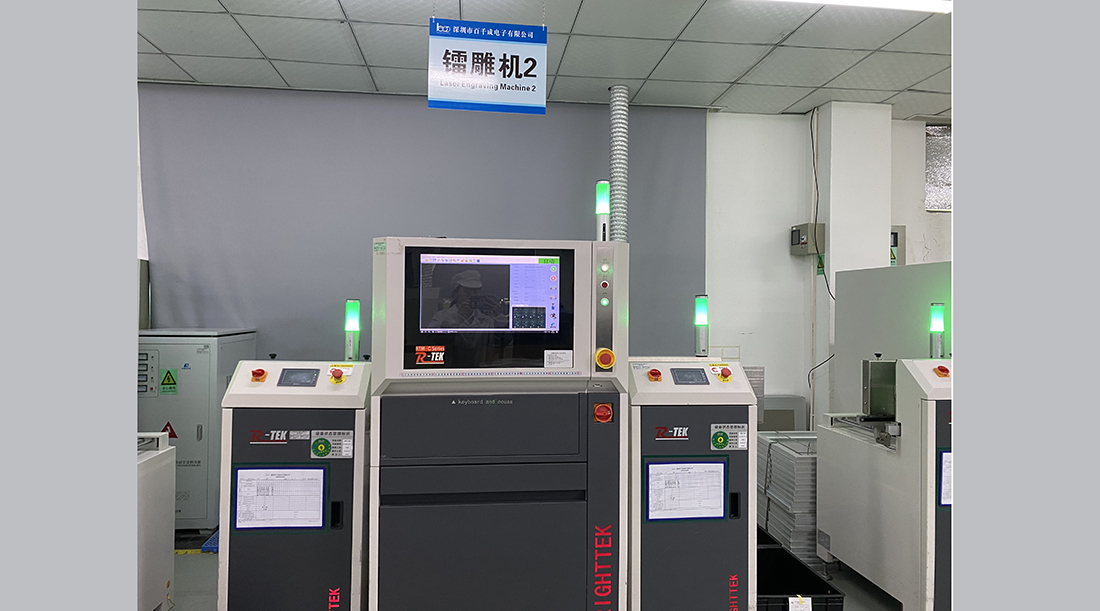

百千成PCBA加工鐳雕設備車間展示

二、鐳雕設備在PCBA加工車間的核心技術解析

① 激光源：工藝適配的“靈魂選擇”

鐳雕設備性能的差異，70%由激光源決定。在PCBA加工車間，需根據加工對象（板材類型、厚度、油墨特性）選配光源：

1. 光纖激光：波長1064nm，能量密度高，適合FR4、CEM等剛性PCB板的字符打標與絕緣層去除，熱影響區小，避免銅箔氧化；

2. 紫外激光：波長355nm，屬于“冷加工”，能精準切割陶瓷基板、聚酰亞胺（PI）柔性板，且無碳化殘留，是高偳醫療電子、航空航天PCBA的艏選；

3. CO?激光：波長10.6μm，針對含PVC、PET的PCB保護膜打標效率高，但在PCB基材加工中應用較少。

4.以圖中LIGHTTEK鐳雕設備為例，其搭載的多波長激光模塊，可在同一臺設備上切換光纖與紫外激光，滿足PCBA車間“一機頂多機”的柔性生產需求。

② 精度控制：從“看得準”到“打得準”

PCBA加工車間的微米級精度要求，倒逼鐳雕設備在運動控制與視覺定位上突破：

1. 運動系統：采用伺服電機+滾珠絲桿的高精度傳動機構，配合大理石平臺減震設計，將X/Y軸定位誤差控制在±0.005mm；

2. 振鏡系統：高速掃描振鏡（如SCANLAB的F-Theta鏡頭）可實現每秒數萬次的激光偏轉，配合激光脈寬調制技術，在高速運動中保持能量穩定，確保細小字符邊緣清晰；

3. 視覺定位：2D/3D視覺系統實時捕捉PCBA板面特征點，自動補償貼裝偏差，即便在板彎、元件遮擋情況下，仍能精準定位打標區域。

4.這些技術的疊加，讓鐳雕設備在PCBA車間的“毫米級板面、絲米級標記”場景下，也能穩定輸出高品質加工效果。

③ 智能互聯：融入車間的“神經中樞”

現代PCBA加工車間追求“數據驅動生產”，鐳雕設備需具備強大的互聯能力：

1. MES系統對接：實時上傳打標數量、設備狀態、故障代碼，讓車間管理者在辦公室即可掌握每臺設備產能；

2. 參數云端存儲：不同產品型號的鐳雕參數（功率、頻率、速度）存儲于云端，換線時一鍵調用，避免人工調試失誤；

3. 遠程運維：通過5G模塊實現設備固件升級、故障診斷，減少工程師現場維護時間。

4.某消費電子大廠的PCBA車間，通過鐳雕設備的IoT改造，設備宕機時間減少60%，運維成本降低35%，真正實現“設備即數據節點”的智能化產線。

當PCBA加工車間從“勞動密集型”向“技術密集型”躍遷，鐳雕設備早已超越“工具”屬性，成為重構“精度 - 效率 - 質量”三角的核心引擎。它不僅是“毫米級到微米級”的精度跨越者，更是“多品種小批量”的柔性破局者，更是“全流程追溯”的數字賦能者。那些率先用“激光手術刀”重構產線的車間，必將在“微米之爭”的紅海市場中，搶得“智造升級”的先機。

三、從設備到車間：LIGHTTEK鐳雕系統的落地實踐

① 場景適配：PCBA車間的“定制化生存”

PCBA加工車間的環境差異（溫濕度波動、粉塵濃度、電磁干擾）對設備穩定性提出嚴苛考驗。LIGHTTEK鐳雕設備在設計時，針對性強化“工業級防護”：

1. 采用全封閉激光腔體，搭配正壓送風系統，防止焊接煙塵、金屬碎屑進入光學部件；

2. 工控機配備工業級寬溫電源與散熱模組，在-10℃~50℃環境下穩定運行；

3. 接地系統與電磁屏蔽設計，避免SMT產線的電磁干擾影響激光控制精度。

這種“車間友好型”設計，讓設備在沿海潮濕車間、北方干燥車間都能滿負荷運轉，減少因環境不適導致的停機損失。

② 效率案例：某頭部廠的“產能倍增”密碼

某全球TOP3電子代工廠的PCBA車間，此前采用傳統絲印+人工檢查方式打標，存在效率低（單班產能800塊）、錯標率高（1.2%）等問題。2024年引入LIGHTTEK全自動鐳雕生產線后，產線重構為“自動上板→視覺定位→鐳雕打標→視覺檢測→自動下板”的全閉環流程：

1. 單板打標時間從8秒降至2秒，日產能提升至3000塊；

2. 視覺檢測系統替代人工，錯標率降至0.05%以內；

3. 設備與MES系統聯動，實現“訂單→產品→工藝參數”的精準匹配，混線生產錯誤率為0。

4.該項目負責人坦言：“鐳雕設備不是簡單的工具替換，而是PCBA車間生產模式的革新——從‘人管設備’到‘設備管人’，從‘經驗生產’到‘數據生產’。”

③ 設備迭代的方向

PCBA加工車間向“黑燈工廠”進化，鐳雕設備也在向“更智能、更柔性”進化：

1. AI工藝優化：通過機器學習分析歷史打標數據，自動優化激光參數，應對不同批次PCB的基材差異；

2. 柔性產線適配：開發可快速換型的夾具系統，支持從0.6mm厚主板到0.1mm薄FPC的混線加工；

3. 綠色制造升級：采用節能型激光模塊與廢料回收系統，將鐳雕過程的能耗降低40%，廢料減少60%。

第四章：PCBA加工車間鐳雕工藝的未來進化

① 精度再突破：從“看得見”到“看不見”

PCBA將向“亞微米級線寬、納米級精度”邁進，鐳雕工藝需突破現有物理極限。行業預測飛秒激光（脈寬<10?1?秒）的商業化應用，將實現“無熱影響區”的超精細加工，即便在10μm厚的超薄PCB上雕刻復雜電路，也能保證電氣性能零衰減。這種技術若成熟，將徹底改變PCBA車間的“先加工后焊接”模式，實現“激光直寫電路+元件貼裝”的一體化生產。

② 材料革命：適配新基材的“全能選手”

PCBA加工車間開始大量采用高頻材料（如PTFE、LCP）、陶瓷基板、金屬基復合材料。傳統鐳雕工藝在這些高硬度、高導熱材料上易出現“打不穿、打不勻”問題。新一代鐳雕設備通過“多脈沖疊加”“自適應功率控制”技術，已能在PTFE基材上雕刻出0.05mm寬的信號走線，且粗糙度Ra<0.8μm，滿足高頻信號損耗要求。

③ 生態協同：從設備商到“解決方案服務商”

PCBA加工車間的競爭，本質是“供應鏈協同能力”的競爭。領先鐳雕設備廠商正從“賣設備”轉向“賣服務”——聯合PCB設計軟件商開發“鐳雕工藝預仿真”插件，提前預判加工缺陷；與PCBA產線集成商共建“智能工廠樣板間”，輸出從設備選型到產線布局的全套方案。這種生態化布局，讓中小PCBA加工廠也能以低成本享受高偳鐳雕技術紅利，加速行業整體升級。

四、質量閉環，全流程追溯的“數字基因”植入

① 合規時代的“追溯剛需”

歐盟EC 765/2008《產品安全與市場監督法規》、中國《電子信息產品污染控制管理辦法》……2025年，電子產品的“全生命周期追溯”已從“加分項”變成“生存項”。PCBA作為智能設備的“心臟”，其標識信息（批次、工藝、責任人）須在“焊接、組裝、終端使用”全流程可查——傳統油墨噴碼的“易脫落、易篡改”特性，成了合規路上的“絆腳石”。

某海外品牌耳機廠曾因PCBA追溯碼模糊，被經銷商投訴“產品批次混亂”，被迫召回5萬件產品，損失超千萬。這類案例，正在倒逼PCBA車間尋找“永久性標識方案”。

② 鐳雕的“追溯魔法”：永久性 + 數字化

鐳雕設備給出的解法，是“激光直寫 + 數字孿生”的雙重保險：

1.物理層：激光在PCB板面刻出永久性標識（二維碼、序列號、追溯碼），即便經過高溫回流焊（260℃ + ）、潮濕老化（85℃/85%RH）測試，標識完整性仍超99.9%；

2.數據層：鐳雕設備與MES系統深度聯動，每個標識對應“工藝參數、操作人員、檢測數據”的數字檔案，終端消費者掃碼即可追溯“芯片來自哪條產線、焊接工人是誰”。

3.上海某汽車電子Tier1供應商的實踐及具代表性：其新能源汽車電控主板的鐳雕二維碼，不僅包含“生產日期、批次”，還關聯“IGBT模塊的焊接溫度曲線、PCB的AOI檢測圖像”。當終端車輛出現故障時，售后系統掃碼即可調取全流程數據，維修效率提升60%，客訴率下降70%。

站在2025年的產業坐標上，PCBA加工車間的“智造升級”已進入深水區。鐳雕設備作為“精密加工的手術刀”，不僅解決了當下“小、精、尖”產品的工藝難題，更錨定了電子制造向“微米級、無人化、可持續”進化的方向。從設備核心技術的持續突破，到車間場景的深度融合，再到產業生態的協同共建，鐳雕設備與PCBA加工車間的雙向奔赴，正在書寫電子制造“精微智造”的新篇章。
